2017 március 22.
Ma egy átütött, kormos dugaszoló aljzatot találtunk – nem volt nehéz megtalálni, csatlakozásnál leverte a mérő alatti kismegszakítót.
Sose lesz vége?
2016 december 11.
Ma – a villám által tönkretett IP-BRIDGE cseréje kapcsán – derült ki, hogy a szilárdtest-relék is tönkrementek.
5MA Laci írja:
Most került sor a szilárdtest relékre, miután az Ervin-féle új IP-Bridge beindult.
Rosszak, az egyiken látható is a villám hatása, HI!
Talán a két alsó tartalék megúszta…
2016 november 24.
Minden kár felszámolva ?
Remélhetőleg utolsó bejegyzés a támában:
HA5MA Laci írja:
Sziasztok!
Kitekertem tegnap az oszlopot, kész a forgató, a WARC dipól és raktam a csúcsára egy villámhárítót.
Utóbbi kis darab rozsdamentes lemezből van, amibe hegyes fogakat köszörültem.
Nem mertem lefényképezni, mert csúnya lett, hi!
Megy a Remete!
Egyelőre végfok nélkül. Olvasgatom a leírást.
73 : Laci
2016 október 07.
Az ICOM rádiókhoz készült interfész megjavítva – a MAX232 IC nem bírta a villámot, ki kellett cserélni.
Viszem ki, ahogy lehet.
2016 szeptember 29.
A 28-as oszlop körüli bozótirtás, területrendezés közben megtaláltuk a villámsújtotta kamera darabjait.
Olyat kapott, hogy lerobbant a helyéről, közben kilyukasztotta és leverte a búrát is.
Sajnos az általam gyártott ICOM CI-V interfész is villámkárosult. Hazahoztam javítani.
Viszont Lacinak köszönhetően működik az összes kamera és a beverage antennák is újjáéledtek.
2016 szeptember 9.
HA4BF Feri írja:
A klubban a monitorok valószínűleg azért mentek tönkre, mert a videokártyán keresztül érte őket találat. Vagyis a gépben pluszban lévő low-profile dual DVI kimenetes videókártya a villám áldoztata lett. Nem megy, ámde melegszik…
A számítógép alaplapja is teljesen kuka. Az Ervin által írt ethernet csatlakozó feketedést az alaplap aljzatán nem láttam, láttam viszont nagy feketedést a hang kimenet csatlakozója körül.
A számítógép átvizsgálása után jónak bizonyult alkatrészek:
– sz.gépház 🙂
– tápegység
– HDD (ezen a Windowst javítani kellett)
– memória modulok
– CPU
Az alaplap halott volt, de a cégem nemes felajánlása jóvoltából egy működőképes alapjapot sikerült beépítenem.
Vagyis a gép működőképes, természetesen plusz videokártya nélkül (1 monitoros üzemmód), minden progi és egyéb rajta van ami rajta is volt. A gépet ma délután kiviszem a klubba…
HA2OS Ervin:
… Így most akkor két gépe van a klubnak ismét, és két monitora – igaz, az egyik „csak” egy 14″-os.
A hétgévén megpróbálok kijutni, én is kivinném a Csabától kapott gépet, sikerült újrahúzni, és lefrissíteni. Van rajta egy Linux is a Win7 mellett 🙂
2016 szeptember 8.
Újra működik a kamera a 14-es oszlopon.
Miután Lacival újra megcsodáltuk Gabi, Ervin és Feri művét, nekiláttunk a kamera felújításához. Új, kényelmesebb házat kapott, megtoldottuk a kábeleket így magasabbra kerülhetett vagy 5 méterrel.
Így már csak a 28-as (URH) oszlop kameráját kell gatyába rázni.
Megszenvedtünk, mert egy téves felirat az UTP kábelen tévútra vitt bennünket, a (nemlétező) hiba keresésével sok idő ment el. Még beüzemeltük a switch-et, hogy legyen elég port, felszereltük és beállítottuk a Weather Station-t, de pár száraz szilvafaág levágásán kívül másra már nem futotta a mai nap.
73 Viktor HA5LV
2016 szeptember 6.
Jóskával ma forgató vezérlő próbát tartottunk kinn.
Klasszul működik a 7 megás kvád, a Spider és a régi kvád.
Az új oszlopon lévő antenna forgatható, de a forgatóból a potméter egyik ága nem jön vissza. Le kell majd tekerni a tornyot, megnézni a csatlakozót.
A vezérlő valószínűleg itt is jó lesz. Ezt máshova nem lehet átdugni, más típus.
Jóska még csiszolgat a programon, elvitte a régi kvád vezérlőjét, amin próbál.
Nagy munkát végzett Jóska!
73 : Laci HA5MA
2016 szeptember 6.
Multi-purpose surge arrester
Sziasztok!
A szarvasi találkozón árultak „B” fokozatú (durva-védelem) túlfesz-levezetőket.
Sikerült darabját 1800,- Ft-ra lealkudnom, felvásároltam a teljes készletet.
Ezek a legjobb minőségű (DEHN) készülékek, fázisonként úgy 12 ezer Ft az értékük. Ha valaki félti a családi házát, készülékeit, szívesen átadok ezekből beszerzési áron. Az eladó ugyan azt mondta, hogy ez „B-C” fokozatú kombinált védelem, de nem az, kellenek a Viktor által felajánlott „C” fokozatú készülékek is, – majd megoldom. A jövő héten valamelyik nap kimegyek Gyömrőre és bepakolom a hálózatba a szükséges készülékeket. A szerelés alatt kb. 2-3 órára teljes áramszünet lesz, senki se aggódjon emiatt! Míg nem veszünk, hozok Ecsédről „D” fokozatú túlfeszvédett elosztót, legalább a rádió és az értékesebb
berendezések védelmére.
73, Gabi HA5NB
2016. augusztus 16.
Ha rossz helyre is vannak téve,
de újra működnek a kamerák az adószobában és a társalgóban. Sőt Lacinak és Gabinak köszönhetően megújul a konyha, újjáéled a riasztó.
Éljen!
2016 augusztus 12.
Hogyan tovább?

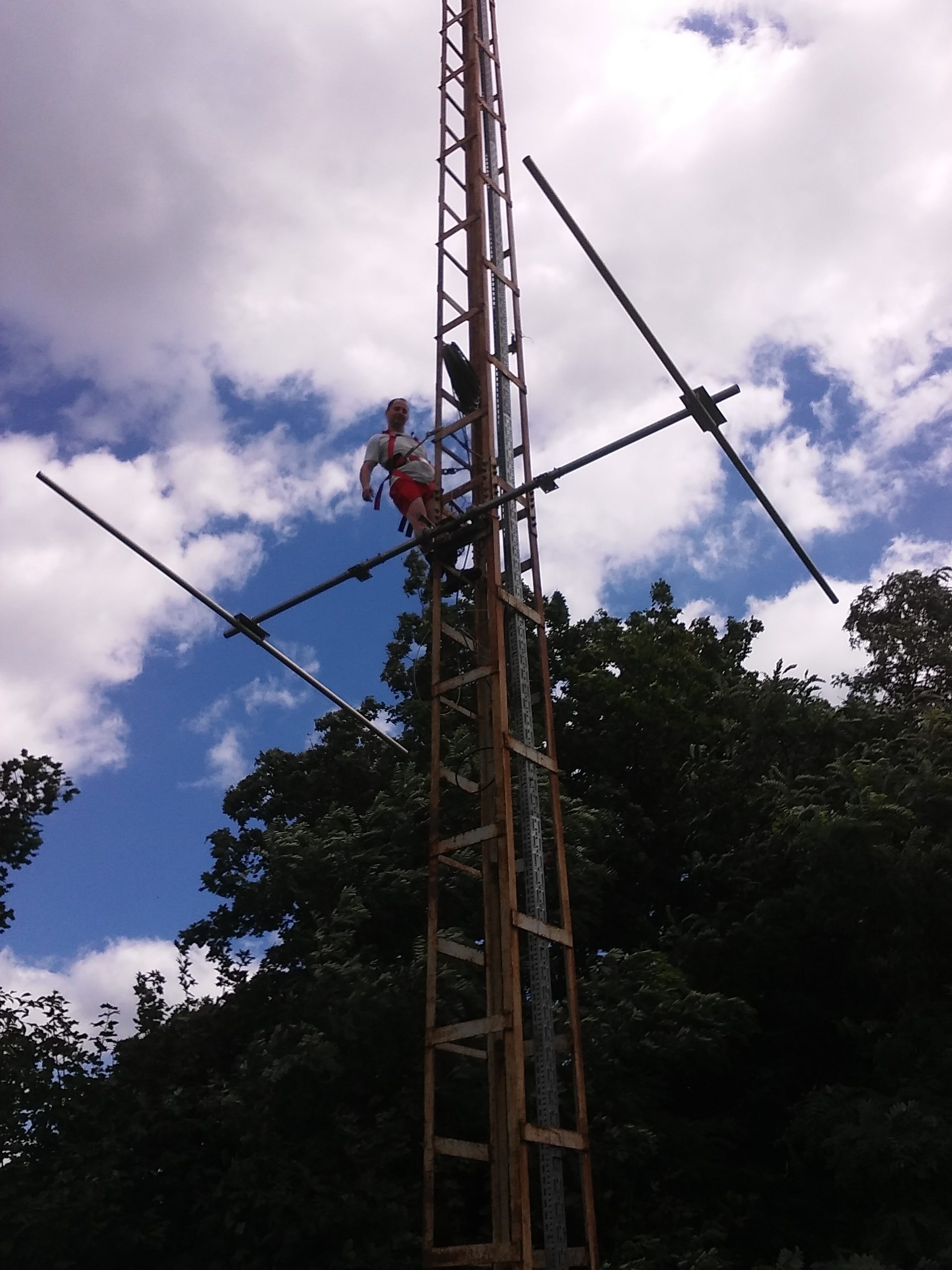

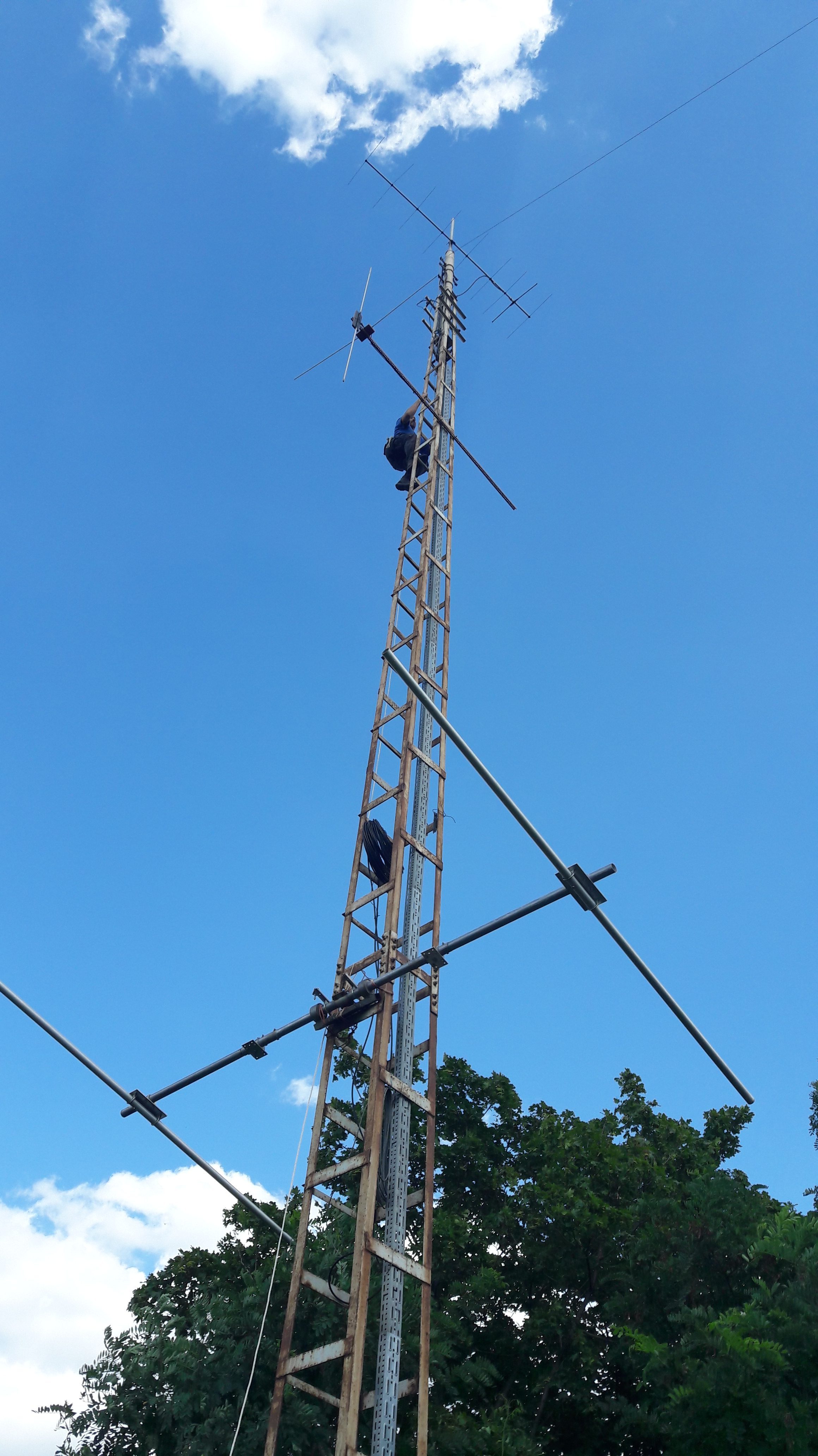

Tőlünk aztán záporozhattak a Perseidák, 12-én pénteken összegyűltünk és megbeszéltünk néhány dolgot. Ha nem is egyhangú egyetértéssel, de az alábbi döntés született (értelmezésem szerint):
- Mindent úgy kell helyreállítani, ahogy volt, az antennakapcsoló-mátrix, és a remote műszaki megreformálását célzó javaslatok elvetve.
- Biztosításra továbbra sincs pénzünk, így továbbra sem kötünk biztosítást. Az a javaslat, hogy azért hívjunk ki egy biztosítóst és kérjünk ajánlatot, elvetve.
- Az antenna – és vezérlőkábeleknek és az UTP hálózatnak aktív eszközöstől 24 órában kell üzemelni a remote és a jeladók miatt, szóba sem jöhet, hogy szétcsatlakoztassuk őket távozáskor. A kamerák állandó üzemére is szükség van.
- Az állomás földelőhálózata megerősíthető, de újabb villámcsapáskor újra károk fognak keletkezni.
- Ennek a villámcsapásnak a bekövetkezése viszont valószínűtlen.
HA5BVG Gábor – akitől egy időre sajnos el kell búcsúznunk – fantasztikus vadpörköltet főzött. Köszönjük kedves Gábor, és várunk vissza mielőbb. Nehezen leszünk meg ilyen pöri nélkül…
2016 augusztus 10.
Hogyan tovább?
címmel pörköltfőzéssel egybekötött vitadélutánt szervezünk a villámcsapással kapcsolatos további teendőkről.
Augusztus 12-én, pénteken szeretettel várjuk az érdeklődőket.
Eddig jelentkezett BVK,BVG,LV,MA,NB,OS.
73 Viktor HA5LV
2016 augusztus 9.
HA5NB Gabi írja:
Átvizsgáltam a QTH-t villámvédelmi szempontból.
Az eredmény sajnos, legalábbis aggasztó…
A földelések állapotát műszeresen is megmértem, erősáramú módszerrel, hurokellenállás mérésével, ami itt kielégítő pontosságot jelent.
Ahol lehetséges volt, a mérések idejére lekötöttem az elmenő kábeleket, hálózati földelővezetékeket annak érdekében, hogy csak a torony földelésének értékét mérjem.
Az eredmények a következők:
- Régi quad (RQ) torony: A hurokellenállás értéke: 30 Ω. Az érték eléggé magas, földelőszondák telepítésével célszerű volna azt csökkenteni kb. 10 Ω körüli értékre. A torony földelését jelenleg a vasbeton-alapozás és az alappal (állítólag) együtt telepített 1 db földelőszonda biztosítja, melyet javítani lehetne úgy, hogy pl. a torony közelében. 2 db 2,5-3 m hosszú horganyzott acélcsövet leverünk, arra 10 mm átm. horganyzott köracél földelővezetőt hegesztünk és azt a torony aljához rögzítünk, célszerűen hegesztéssel.
- Új torony (50 Mhz + WARC): A hurokellenállás értéke: 5,6 Ω. Ez igen jó érték, további szondák telepítését itt nem látom szükségesnek.
- Vertikál: A hurokellenállás értéke: 3 Ω, mely igen jó érték, ez azonban a radiálokon mérhető, a felszerelt sugárzó nincs leföldelve. Közvetlen villámcsapás esetén a villámáram az antennaillesztő egységen halad a radiálok felé, melyek vékony huzalokból készültek; – nagy valószínűséggel szétfröccsen az egész. Javaslom, hogy legalább egy szondát telepítsünk és a földelővezetéket (kb. 10 mm átm. horganyzott köracél vagy acélsodrony) szereljük fel a betongyámra és a faoszopra, majd bilinccsel kössük be a sugárzó aljához!
- 40-mes quad torony: A hurokellenállás értéke: 2,7 Ω, mely gyanúsan jó érték. Lekötöttem minden elfelé menő madzagot, kábelt, de ugyanezt az értéket mértem. Valami még rajta maradhatott, mert nem valószínű, hogy a toronynak valóban ilyen hatásos földelés készülhetett…Javaslom, hogy egy 10 mm-es horganyzott köracéllal kössük össze a torony alját a mintegy 5 m-re lévő, jól földelt nagykiterjedésű vaskerítéssel! Ez már számottevő földelést fog jelenteni, amely megnyugtatóan levezeti a villámáramot.
- Spiderbeam- torony: A hurokellenállás értéke: 32 Ω. Eléggé magas érték, a megoldás ugyanaz, mint az RQ toronynál.
- URH torony: A hurokellenállás értéke: 33 Ω. Eléggé magas érték, a megoldás ugyanaz, mint az RQ toronynál. Esetleg az utóbbi két tornyot összeköthetjük föld alá fektetett 10 mm-es horganyzott köracéllal, így 2 db szonda is elég lenne összesen a két toronynak.
Nos, ha fenti módon hatásosabbá tesszük a földeléseket, közvetlen villámcsapás esetén ezek levezetik a villámáram „vastagját”, – kevesebb jut a lejövő koax, forgató, vezérlő kábelek elpusztítására, azonban ezzel még korántsem oldottuk meg, hogy a villámáramból ne jusson elegendő az adószobában és egyéb helyeken való károk okozására.
Az ecsédi QTH-mon ezt úgy oldottam meg, hogy a torony oldalára felszereltem egy műanyag szekrényt, amelyben bontható minden lejövő koax, forgató- és vezérlőkábel, onnan már a földben megy minden az adószobáig.
Amikor rádiózom, 10 perces munkával összerakom a csatikat, majd szétbontom, ha jön a vihar, vagy hazamegyek.
Ezt a HG5C-n nehéz volna megvalósítani, főleg a remote miatt.
Majd együtt kitaláljuk, mi legyen a megoldás, mert a mostani zivataros időjárás mellett nincs rá garancia, hogy egy újabb villám ismét agyonvágja az állomást.
Meggondolandó még a koordinált túlfeszültségvédelem kiépítése is.
Ez ugyan a közvetlen villámcsapás ellen nem véd, de a közelben lecsapó villámok által keltett több kV-os tűimpulzusok ellen, melyek ugyanúgy tönkretehetik az elektronikus berendezéseket, – igen.
Ehhez szükséges egy 4 pólusú B-C fokozatú villámvédelmi készülék, mely a fogyasztásmérő közelében beépítendő, továbbá a védendő készülékek dugaszoló aljzataiba beépítendő „D” fokozatú túlfeszlevezető, vagy túlfeszvédett csatlakozó-sor.
Megjegyzés:
A faház szerencsére a közelében lévő két torony védett terében van, így valószínűtlen, hogy belecsap a villám, azonban a tornyoktól bemenő kábelek valamelyikén bevezetett villámáram akár tüzet is okozhat. Mázlink volt, hogy most nem gyulladt ki!
73, Gabi HA5NB
2016 augusztus 6.
HA5MA Laci írja:
Sziasztok!
Ma is sikerült valamit tenni a villám utáni helyreállításban.
Gabi megmérte az antennaoszlopok földelési ellenállását, nemsokára közli az eredményeket és javaslatait.
Wiktor leszedte a tönkrement kültéri kamerákat és a régi kvád relédobozát.
Én az antennákat ellenőriztem az SWR mérővel. Külső antennakapcsoló relédobozokat hoztam haza házi feladatnak pár szakadt relével.
A Beverage-kat is javítani kell, szétrobbant egy betápdoboz, leégett egy lezárás.
73 : Laci
2016 augusztus 2.
HA5BVK Karcsi:
Megneztem az IP-BRIDGE-t. A CPU mukodik, az IP cime a leiras szerint allithato, de nem general halozati forgalmat…
HA5AHX Pistike:
Sziasztok!
Nálam vannak a kamerák, és egy nyolc portos 10/100-as switch is. Ezen a héten szabin leszek, így a jövő héten valamelyik este kiviszem Gyömrőbe a cuccot. A kamerákat beállítom, csak fel kell szerelni majd.
73! P.
2016 július 30.
HA5KJ Jóska írja:
Három forgató vezérlőt szétszedtem, és szemrevételeztem. RQ, UQ,7Q
Mindegyiknek a tápegység paneljén, és a processzorpaneljén is van pár
szétrobbant SMD tranzisztor, ellenállás, és elgőzölt fóliavezeték.
Eléggé hasonló helyeken. Sajnos elvi rajzot eddig nem találtam: a yaesu
szerint nincs szükség service manuálra, mert nincsenek a vezérlőben
szervizelhető elemek. Mindegyik pic16c56A-val működik, jó hogy egy -az
URH-s vezérlő épen maradt.Vagyis sw esetleg reprodukálható, de az biztos
hogy hosszadalmas szórakozásnak nézek elébe. Addig pedig van 1 db
forgató vezérlője a klubnak, de sajnos azt is szét kell szednem, hogy
megtudjam milyen a jó……
Ma még a VL1000-et is megnézem, meg a tápját.
73 Jóska
2016 július 29.
HA5BVK Karcsi kárjelentése:
Szetszedtem a SVED-et, mellékelem a képeket…
2016 július 28.
Gyorshír : Villámcsapást szenvedett a rádióállomás.
HA5MA Laci írja:
Sziasztok!
A faházban eddig ez a legnagyobb kár.
Most jöttem haza az első szemléből, a csomagtartó tele van.
Ezek biztosan meghibásodtak :
– FT2000
– VL1000
– Remete vezérlődoboz
– Kis relés panel az antennavezérlésből
– Albrecht 10A kapcsolós táp
– 12V elosztó panel
– Jeladók
– 4db kamera
Valószínűleg az URH oszlopba csaphatott a mennykő, de még az FT2000 tetejére helyezett SM2O-féle fekete dobozkából is volt átütés a rádióra. Látszik a festésen.
A dobozkából az RJ45 dugót nem lehet kihúzni, úgy besült. Levágtam tőben a kábelt róla.
