Sokan használunk URH-n előerősítő – rádió – végfok összeállítást,
melyek adás-vételi átkapcsolása bizonyos időzítéseket kíván. Velem együtt nyilván mások is bosszankodtak már az elszállt vevő-előerősítő miatt (előerősítő még vételen, rádió már adáson, „hátulról megküldött előerősítő”, szinte biztos előerősítő tönkremenetel…).
A fenti probléma megelőzésére dolgoztam ki az alábbi egyszerű kis eszközt, amely lehetővé teszi úgy a korrekt vétel – adás irányú, mint az adás – vétel irányú átkapcsolást.
A PTT-kapcsoló (pld. lábkapcsoló) vezérli az eszköz működését.
A vétel – adás váltásának folyamata:
- A PTT-kapcsoló lenyomása azonnal adási helyzetbe hozza az előerősítőt
- Beállított idő múlva (a programlistában szereplő értékekkel 100 msec) adásra
kapcsol a végfok - A végfok adásra kapcsolását követően újabb késleltetéssel (programlista adataival
100 msec) adásra kapcsol a rádió
Az adás – vétel váltásának folyamata
- A PTT-kapcsoló elengedése azonnal vételi állásra kapcsolja a rádiót
- 100 msec múlva a végfok visszakapcsol vételi állásra
- 100 msec múlva az előerősítő vételre kapcsol
A berendezés alkalmas az előerősítő nélküli (rádió + végfok, tipikusan RH üzemmódú) működésre is. Ekkor nyomva tartott PTT-kapcsolóval kell tápot adni a berendezésnek. A PTT nyomva tartása idején az előerősítő adás – és vételi jelző LED-je pár Hz -es frekivel villog. A PTT elengedése után a végfok és az előerősítő vezérlése együtt „mozog”, az előerősítő PTT-kimenet üresen maradhat.

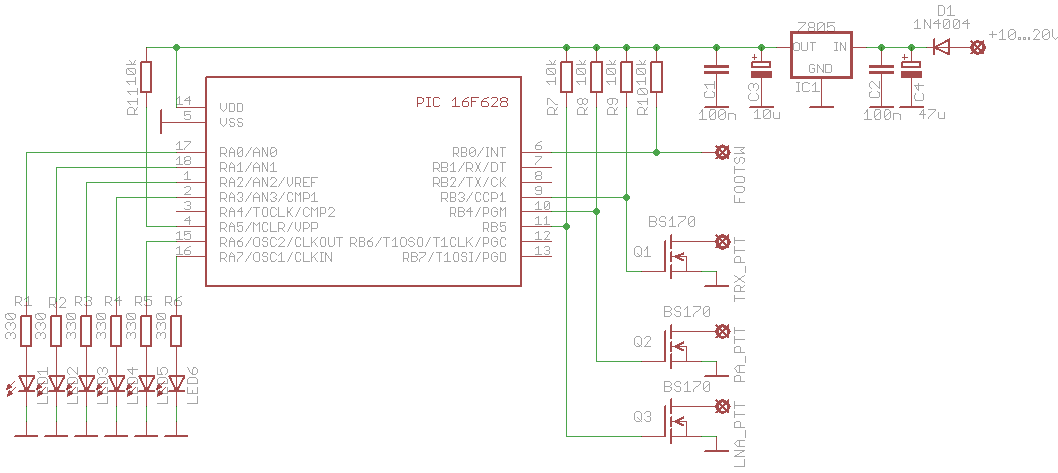

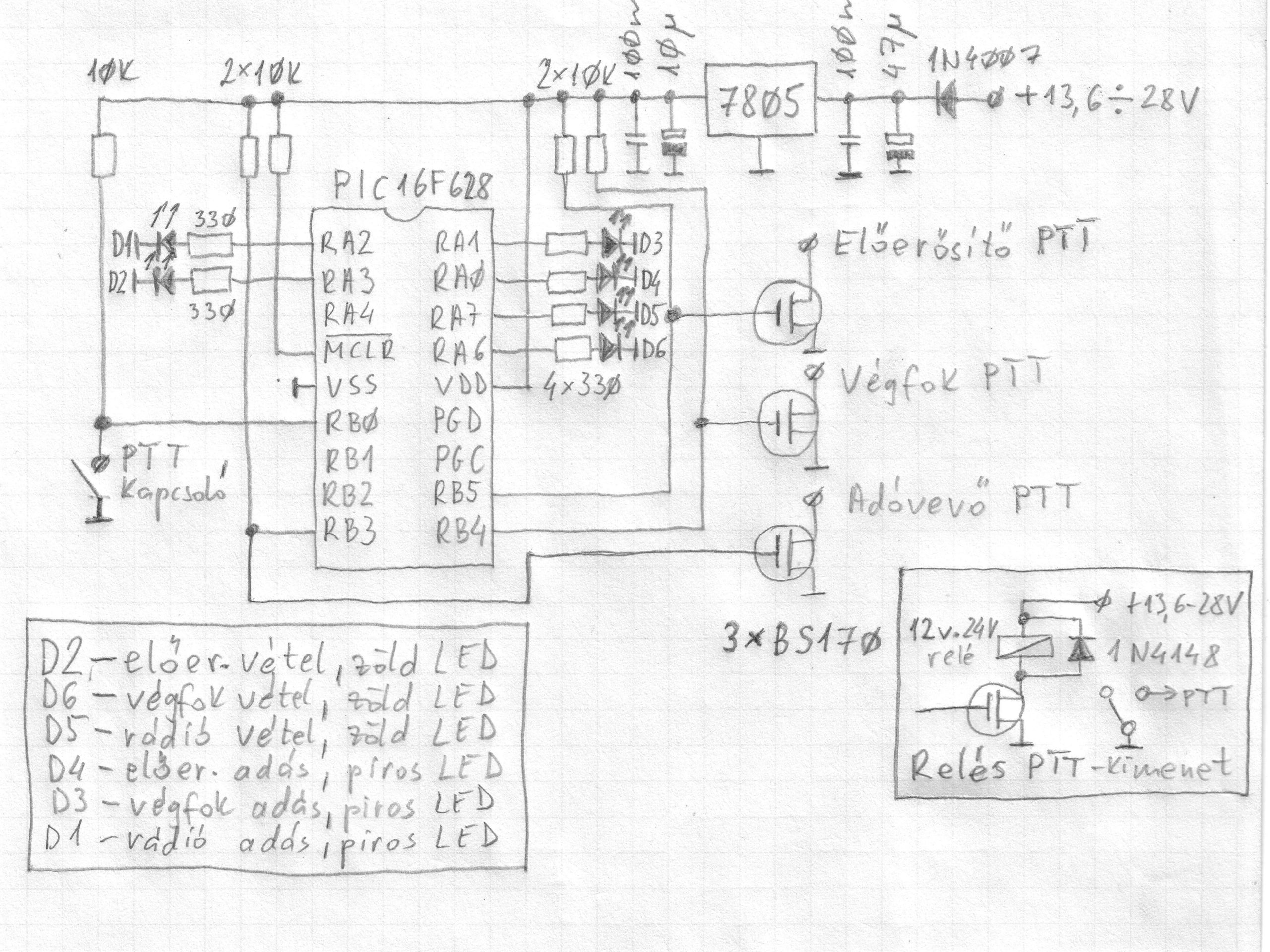

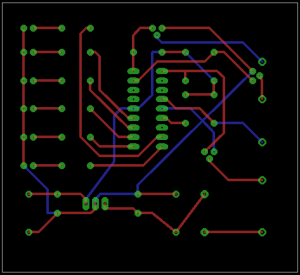

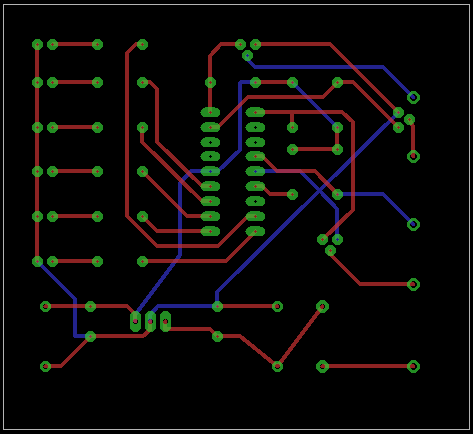

A kapcsolási rajzon látható, kapcsoló FET -es PTT-vezérlő kimenetek általában elégségesek a rádió, végfok, előerősítő vezérléséhez. Amennyiben relével kell vezérelni bármelyik készülékedet, ez esetben a kapcs. rajz jobb alsó sarkában látható módon oldhatod meg. Az eszközt használhatod 13.6 – 28 V tápfeszültségű berendezésekhez egyaránt.
Az eszköz mind a 4 időzítési értéke 10 msec – 2.5 sec között egymástól függetlenül szabadon programozható.
Talán „ágyúval verébre lövésnek” tűnik processzor alkalmazása ennyire egyszerű feladatra, de a befektetett munka (kb. fél óra programírás, 1 óra alatt megépíthető), minimális anyagköltség (1000 – 1500 Ft) indokolja a proci alkalmazását.
(A pttctrl.asm innen letölthető – a szerk.)
Sok sikert az utánépítéshez!
Lakézi Miklós/HA7CR
