Végfokozat 4 db GU50-es csővel

Jóska így emlékszik a végfok megszületésére:

Miki csinálni akart egy 4xGU50-es végfokot. Némi vita után elfogadtam, hogy egymás mellett legyenek a csövek egy sorban. Ez nekem nem tetszett, mert a bemeneteket meg az anódokat összekötő vezetékek túlságosan hosszúnak tűntek. de elkészítettem a mechanikát, és a Miki össze is rakta a végfokot.

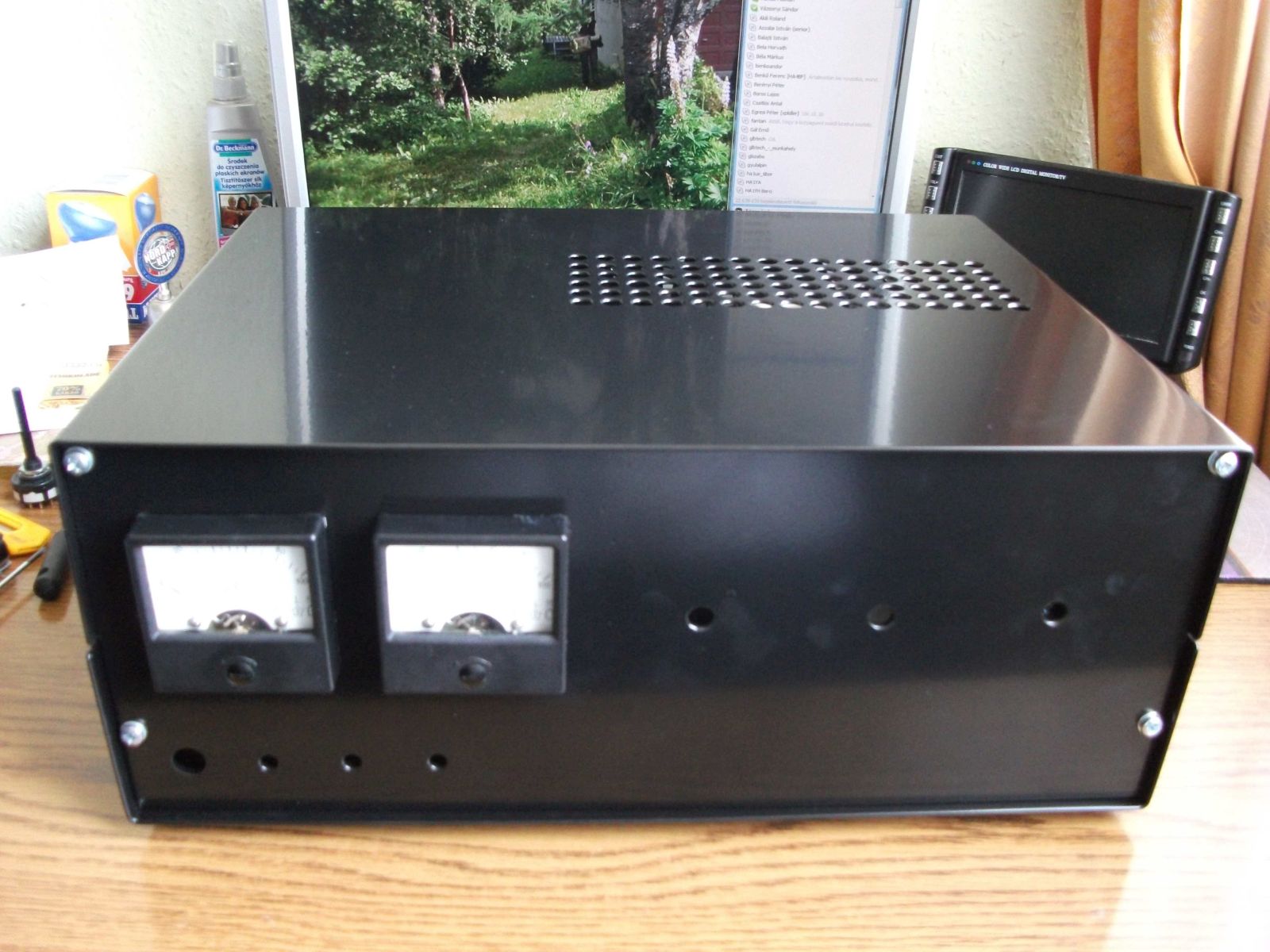

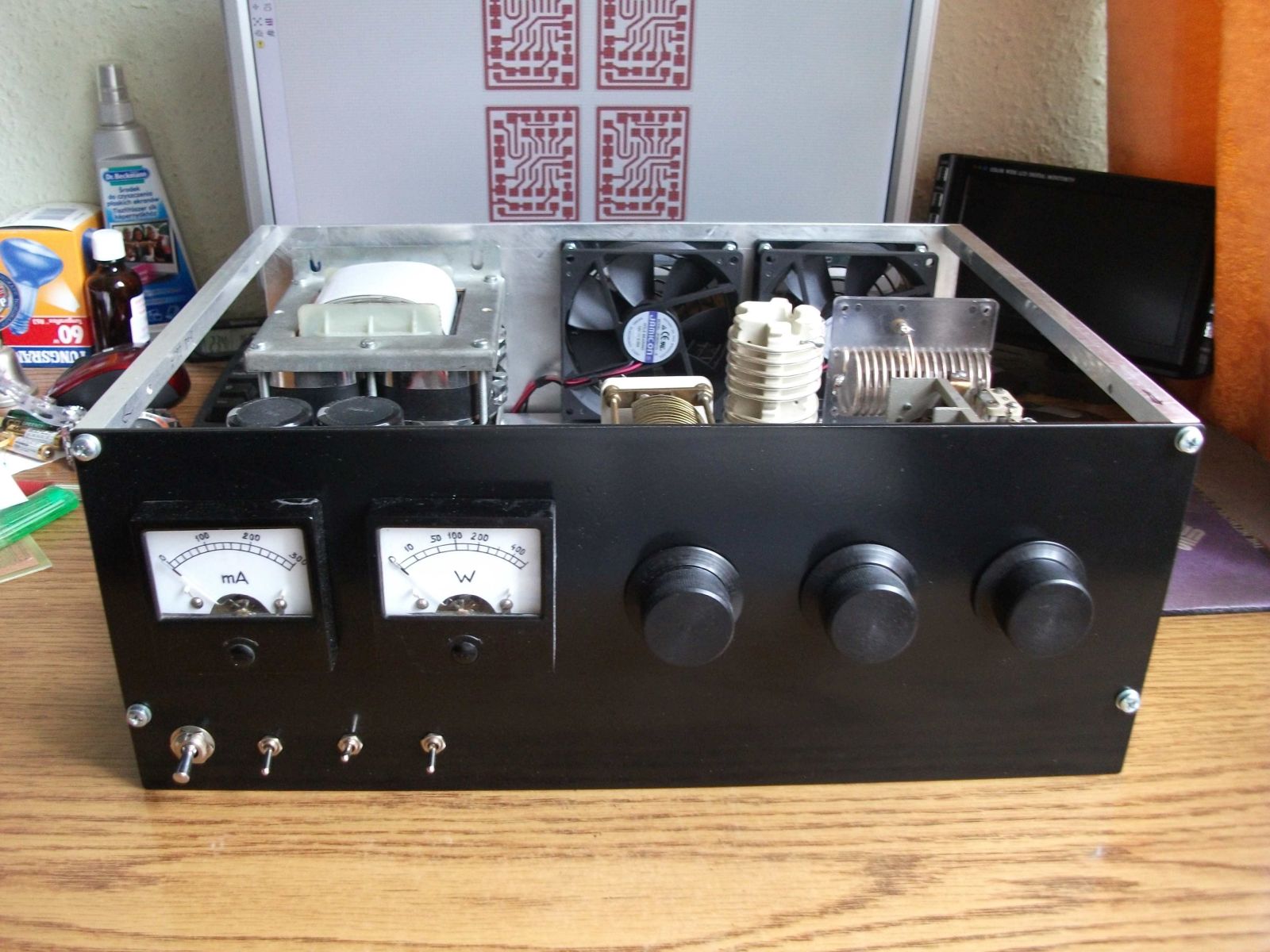

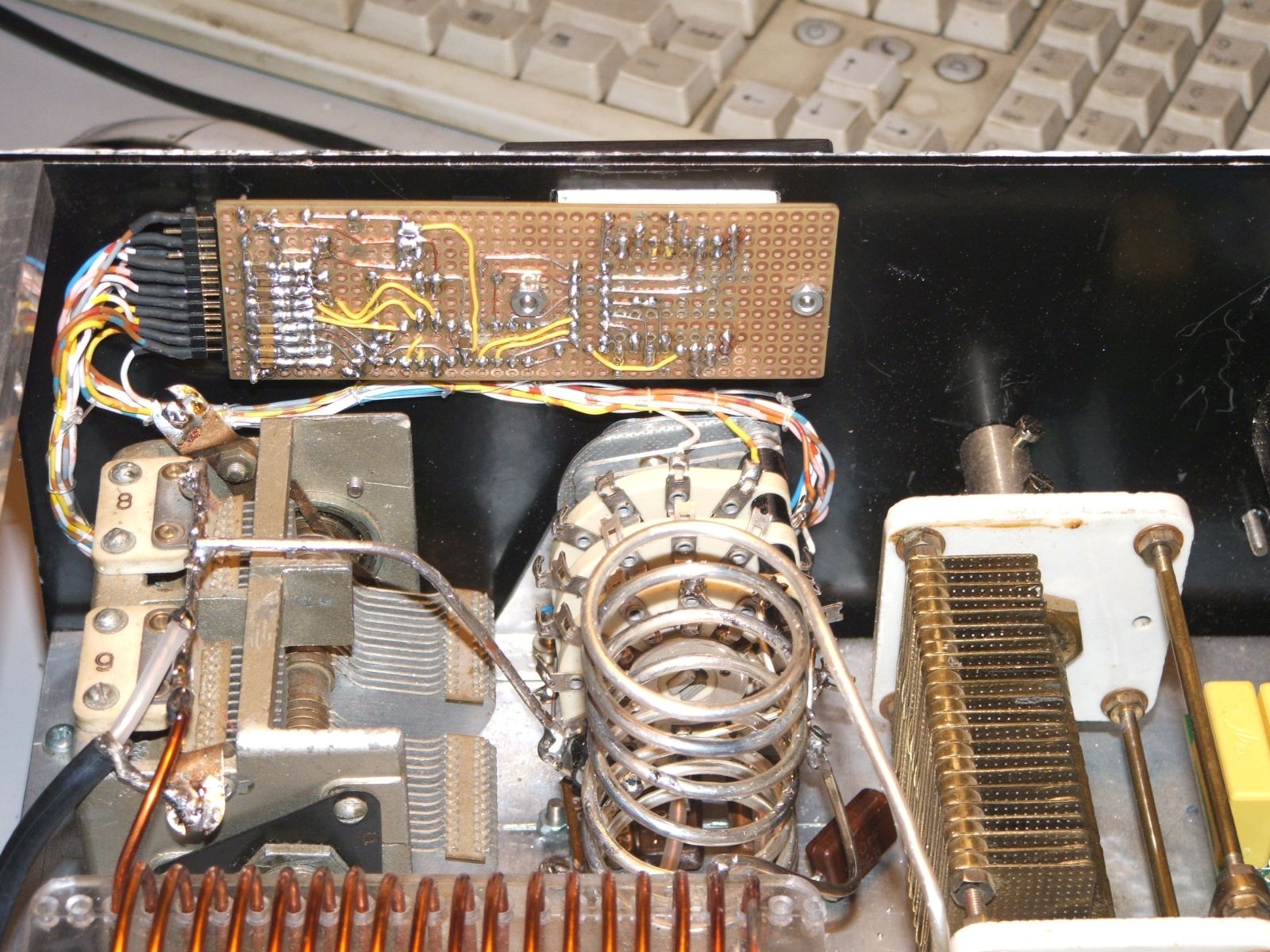

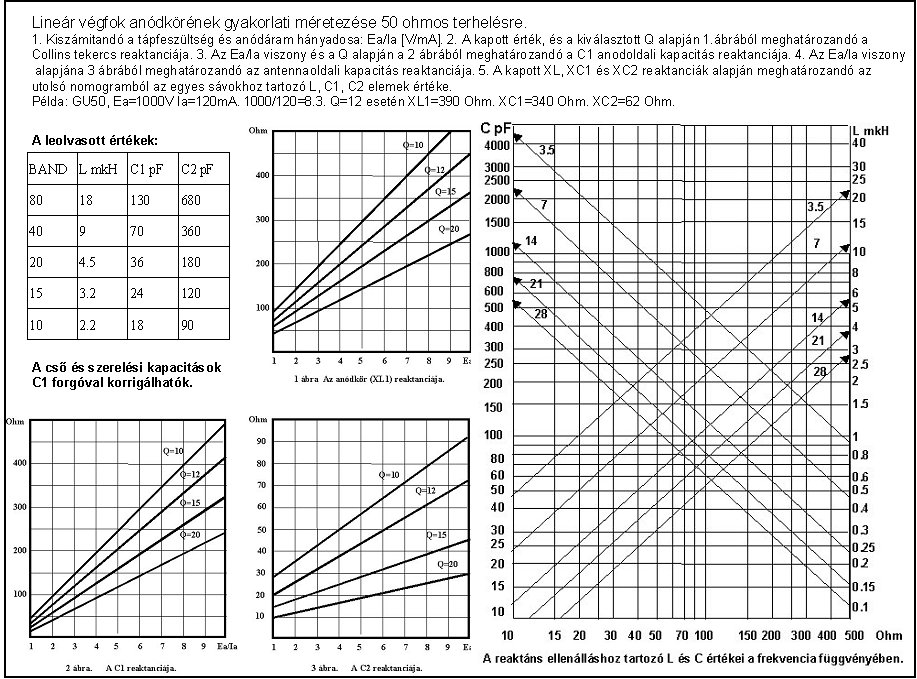

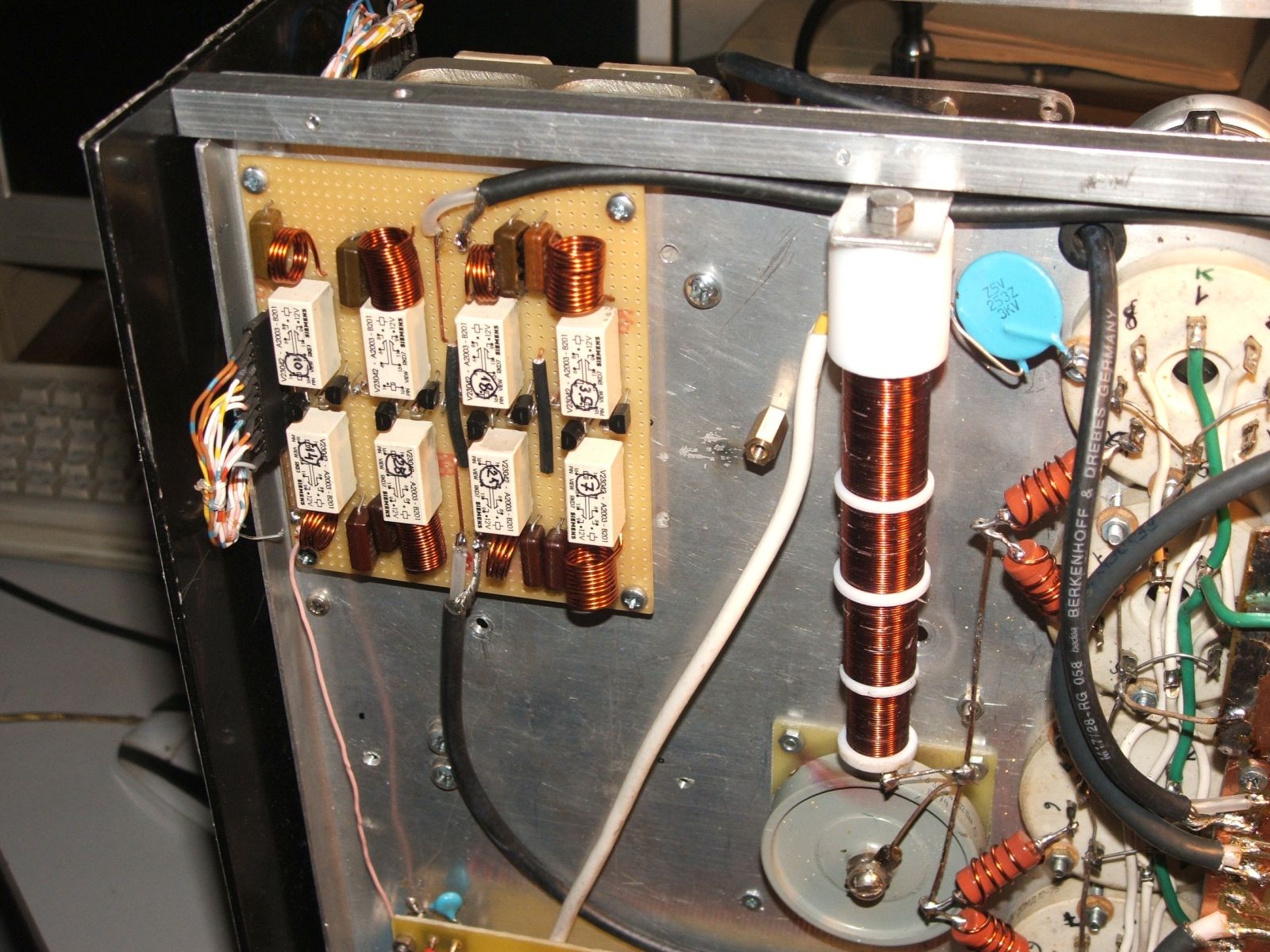

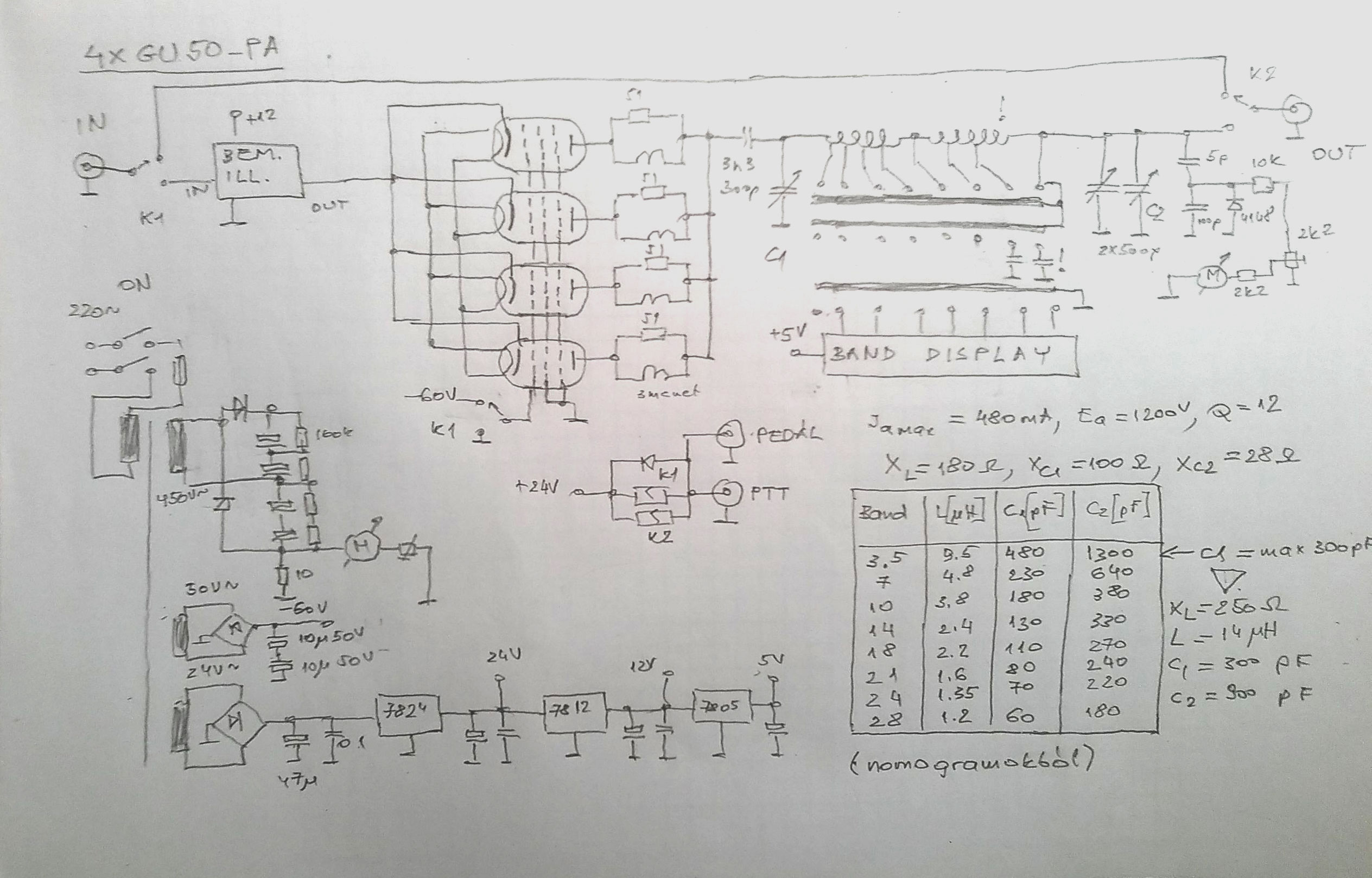

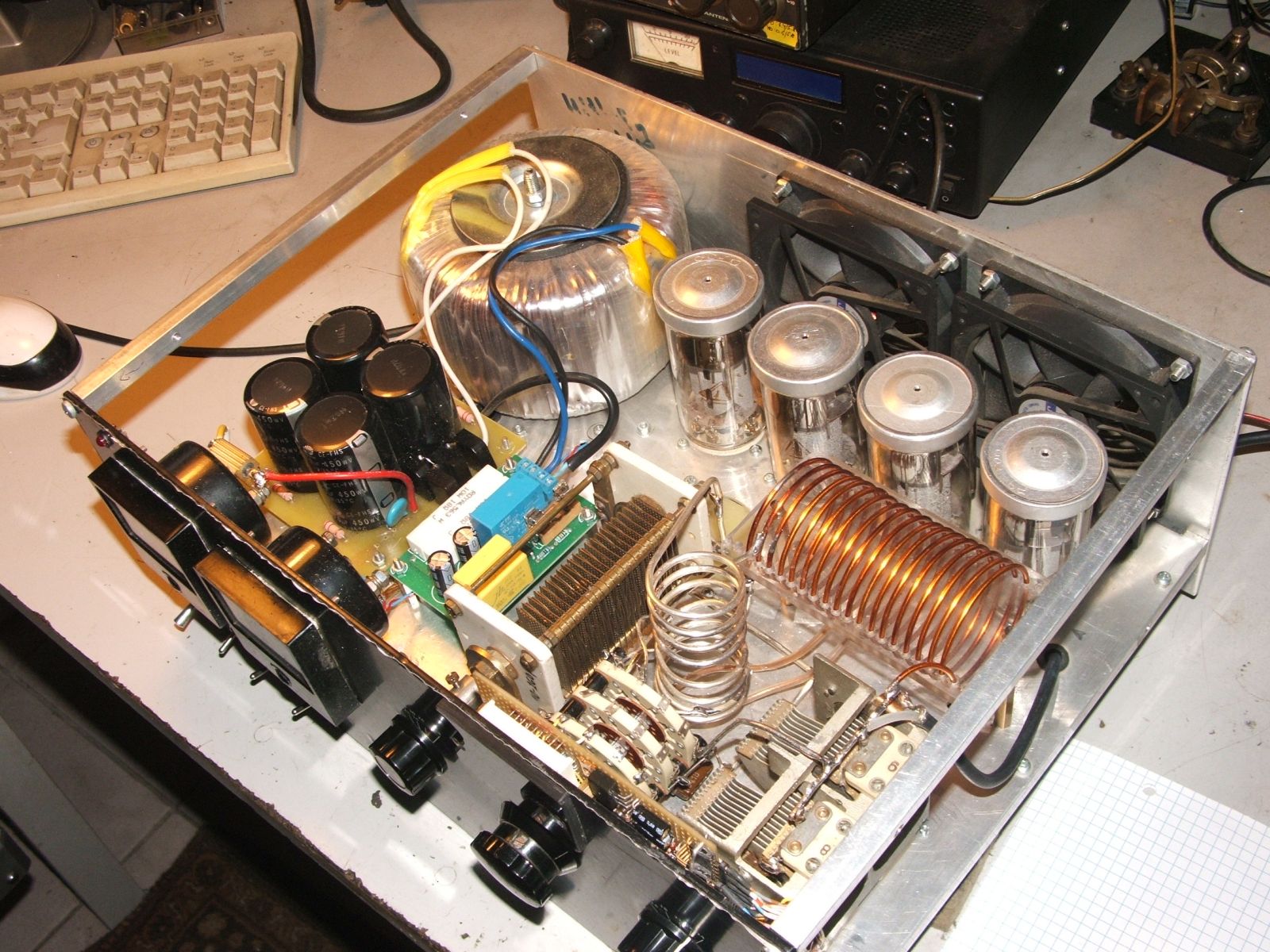

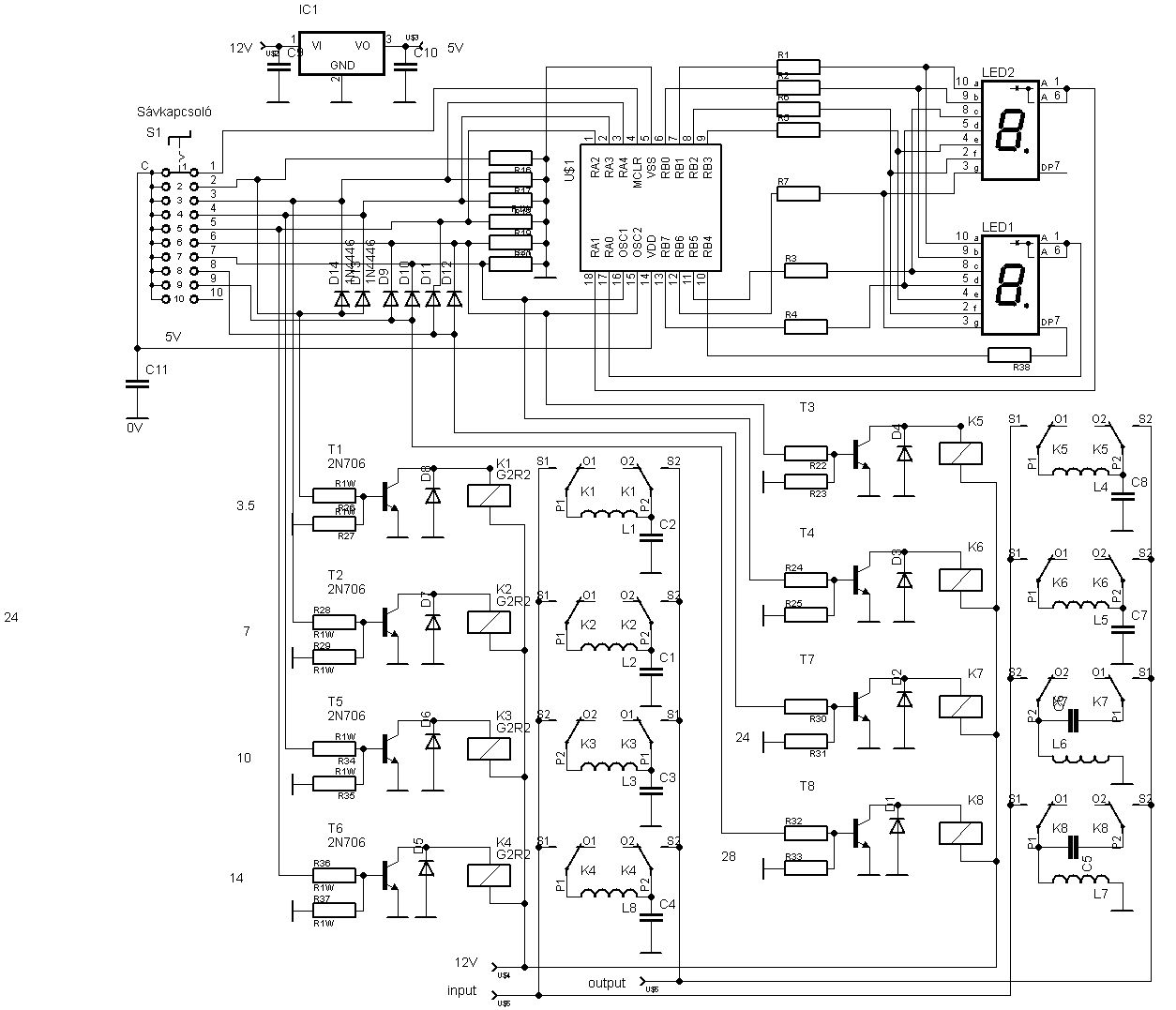

A PA ezután HA5BWW Edéhez került, majd a táp átalakítása után tovább, végül vissza Jóskához gatyábarázásra.  Az alábbi képek alapján jól követhető a munkafolyamat:



A mérési eredmények:
