Konverter 6m-re

Konverter az 50 MHz-es amatőrsávra

Az elavult PC alaplapokon gyakran fellelhető 32 MHz-es oszcillátorkocka felhasználásával lekeverhető az 50 MHz-es amatőrsáv a 18 MHz-es ( WARC) rövidhullámú amatőrsávra. Egy ilyen konverter vevő áramkörökből, adó áramkörökből és a 32 MHz-es helyi oszcillátorból áll.
A vevő áramköröknek tartalmazni kell egy bemeneti 50 MHz-es szűrőt, melynek bemenete illeszkedik az antenna felé haladó tápvonalhoz. A bemeneti szűrő rákapcsolódhat közvetlenül egy keverőfokozat bemenetére, vagy előerősítő fokozatra, melynek kimenete meghajtja a vevőkeverőt. A vevőkeverő bemenetére jutó 50 MHz-es jel széles határok között változhat, ezért olyan áramkört célszerű választani, mely ilyen feltételek esetén is megőrzi a linearitását.
Az adó áramkörök adókeverőből, sávszűrőkből és erősítőkből állnak. A konverterhez használt TCVR kisszintű jele, vagy teljesítményerősítőjének kimenőjele szolgálhat az adóáramkörök bemenőjeleként. Ez utóbbi esetben a konverter adóáramkör bemenetének terhelhető, 50 Ohmos lezárást kell biztosítani a TCVR felé. A TCVR kihajtását akkorára kell megválasztani, hogy a munkapont közeli kis jelszinteknél lehetséges nonlinearitás már ne érvényesüljön, de a TCVR ne vegyen fel indokolatlanul sok teljesítményt a konverter meghajtására.
Az említett megfontolások alapján megvalósított vevőáramkörök kapcsolási
elrendezése az 1. ábrán látható. A kétkörös bemeneti sávszűrő bemenete 50 Ohmos
csatolótekerccsel rendelkezik. A kritikus csatolás beállítása biztosítja a kb. 2 MHz
sávszélességet. A megszűrt antennajelet Q1 felerősíti, majd Q2 keverő bemenetére
továbbítja.

1.ábra A konverter bemenete és a vevőkeverő.

A 32 MHz-es oszcillátorkocka kimenőjele a G2 kapura kapcsolódik, és változtatja a FET erősítését a helyi oszcillátor pillanatnyi értékének megfelelően. Így az 50 MHz-es bemenőjel 18 MHz-re lekeverődik és TR4 szekunder tekercselésén, a CONVOUT kapcson hozzáférhetővé válik. A jel relén keresztül kapcsolódik az RH adóvevő antennakapcsaira vétel közben.
Ha a PTT jel aktív, és az RH adóvevő CW, vagy SSB jelet küld az antennakapcsaira, akkor a jel relén keresztül egy 50 Ohmos műterhelésre kapcsolódik a 2 ábra szerinti áramköri elrendezésben. R4 és az antiparalell diódák megakadályozzák az adókeverő nagyobb mértékű túlvezérlését. Az NE612 keverő a 32 MHz-es helyi oszcillátor és a bejövő 18 MHz-es
jelből előállítja az 50 MHz-es üzemi frekvenciát. A jel tisztaságát a keverő kimenetére kapcsolódó 2 körös sávszűrő biztosítja.
A sávszűrő első rezgőkörének csatolótekercse a keverő kb 2 kOhm kimeneti ellenállásához illeszkedik. A két kör csatolása éppen kritikus, amit a kb. 1 raszter távolságra beforrasztott 2 db 0.7 mm átmérőjű és 1 cm hosszú huzalokból kialakított kapacitás képezi. A huzalok
távolsága és így a szükséges csatolás mértéke hajlítgatással állítható be. Mivel az
alkalmazott keverő csak alacsony szintek esetén őrzi meg linearitását, a szűrt kimeneti jelet erősíteni kell. Q1 és Q2 erősítése elegendő a konverter meghajtó fokozatának kivezérléséhez.

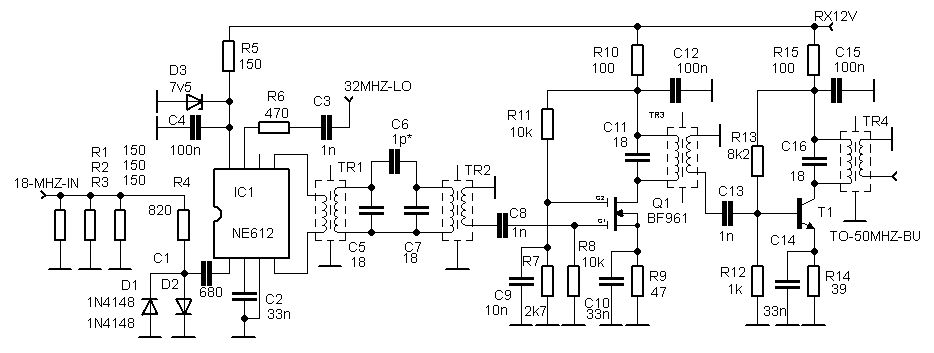

2. ábra A konverter adókeverője, és előerősítői.



A TR4 csatolótekercsén megjelenő 50 MHz-es jel az adó meghajtó fokozatára kerül, mely a végfokozattal, és kimeneti szűrővel van egybe építve. A kapcsolási elrendezés a 3. ábrán látható.

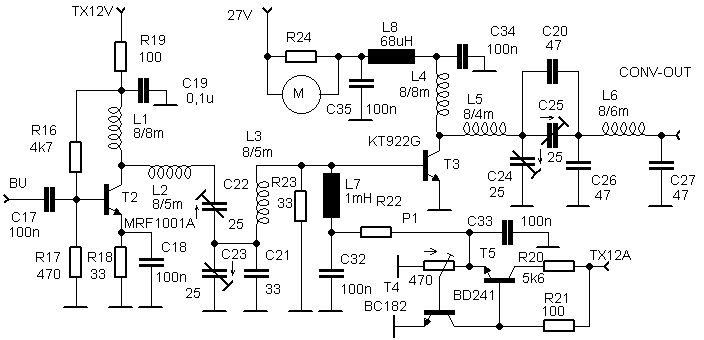

3.ábra A konverter meghajtó és végfokozata

meghajtó fokozat A osztályú beállításban működik, 12V tápfeszültségről. Mivel a
végfokozat elkészítéséhez csak KT922G tipusú teljesítménytranzisztorok álltak
rendelkezésre, a konverter 27V tápfeszültséggel üzemel. A kimenőteljesítmény 6 W.
A meghajtás a rövidhullámú adóvevőn állítható be, és mértékéről a végfokozat által
felvett áram tájékoztat. Ezért a végfokozat áramát műszer jelzi.
A végfokozaton kívül minden áramkör 12V tápfeszültséget kap, a konverterben
elhelyezett 7812 stabilizátoron keresztül.
Az alaprádióból kapott PTT jel lekapcsolja a vevő áramkörök tápfeszültségét, és a
12V-ot az adó áramkörökre kapcsolja. Ekkor a végfokozat nyugalmi árama is a
kívánatos értékre áll, és a linearitás biztosított.
A konverter csatlakozóinak bekötése, valamint a relék és a helyi oszcillátor áramkörei a 4.ábrán láthatók.

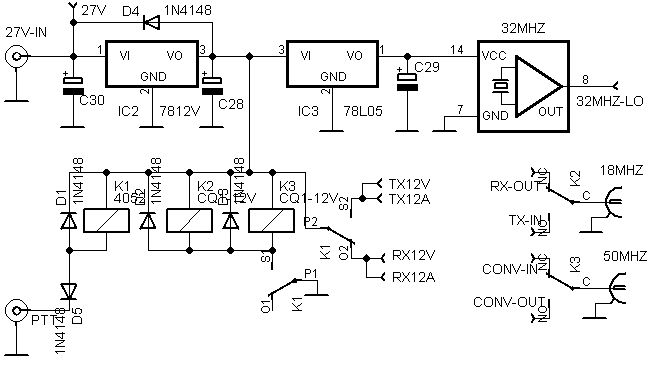

4.ábra. A stabilizátorok, relék, csatlakozók és a helyi oszcillátor.

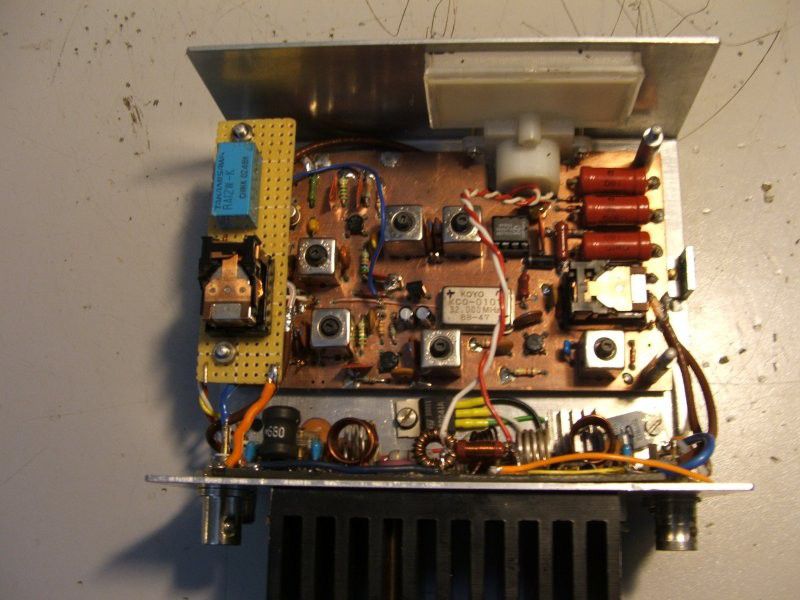

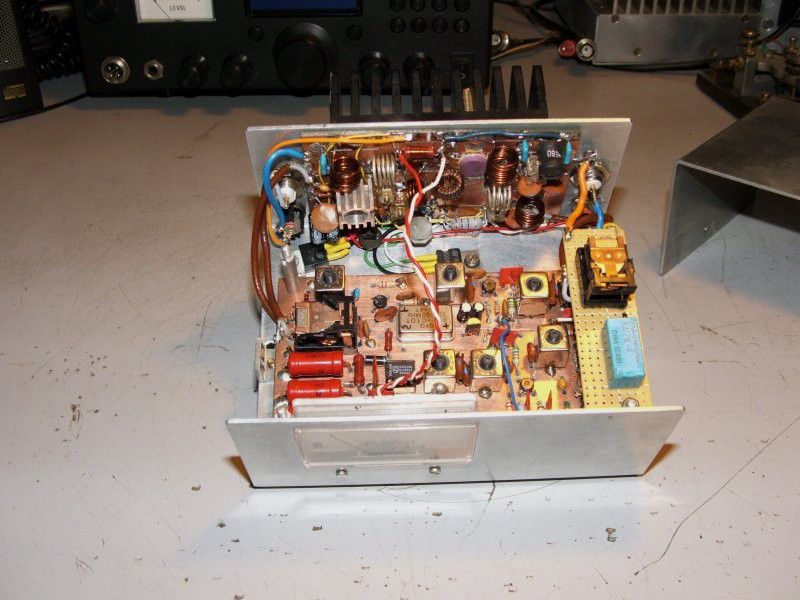

Fényképek:
