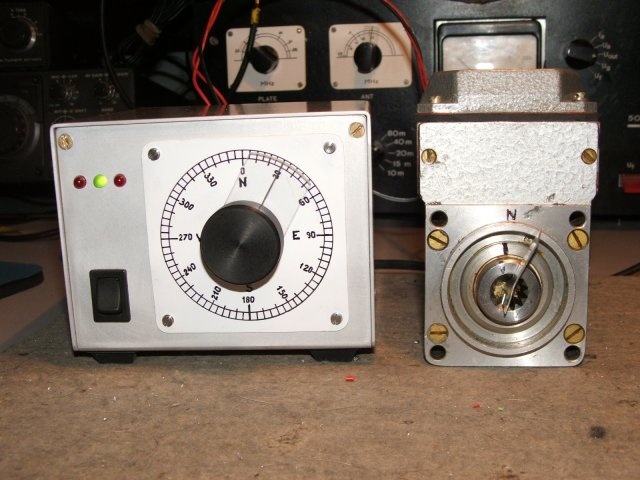

A fényképen látható az antennaforgatás vezérlő egysége. Előlapján hálózati kapcsoló, az irány beállításra szolgáló forgatógomb és a
működési állapotokat jelző LED-ek találhatók. A hátlapon elhelyezett csoki csatlakozó 6 pontos. Az első három érintkező a távoli potméter vezetékeinek, a második három pont a forgatómotor hálózati feszültségének bekötésére szolgál. A fotón látható DC motor csak a vezérlő áramköreinek kidolgozása és beállítása során volt szükséges.

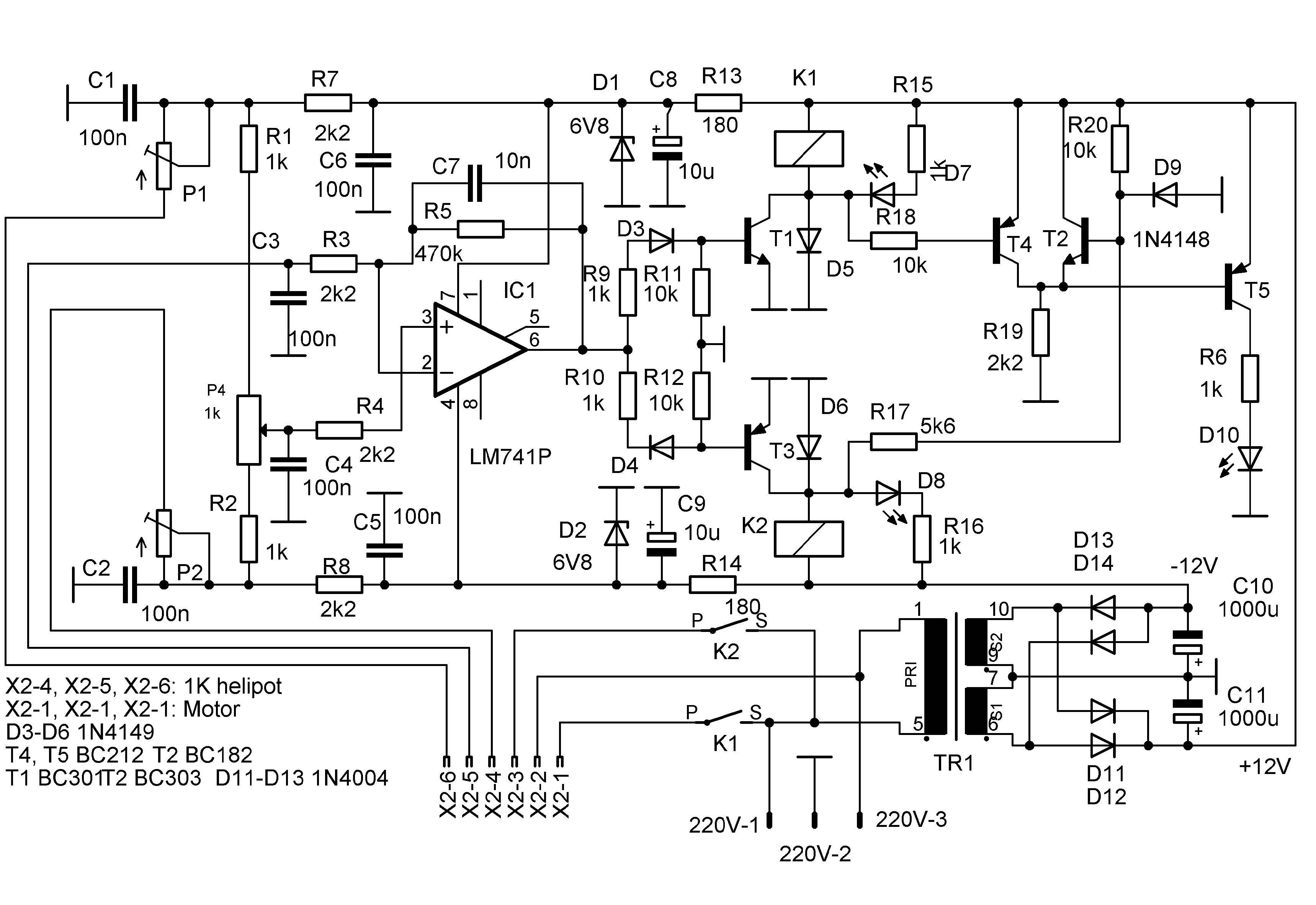

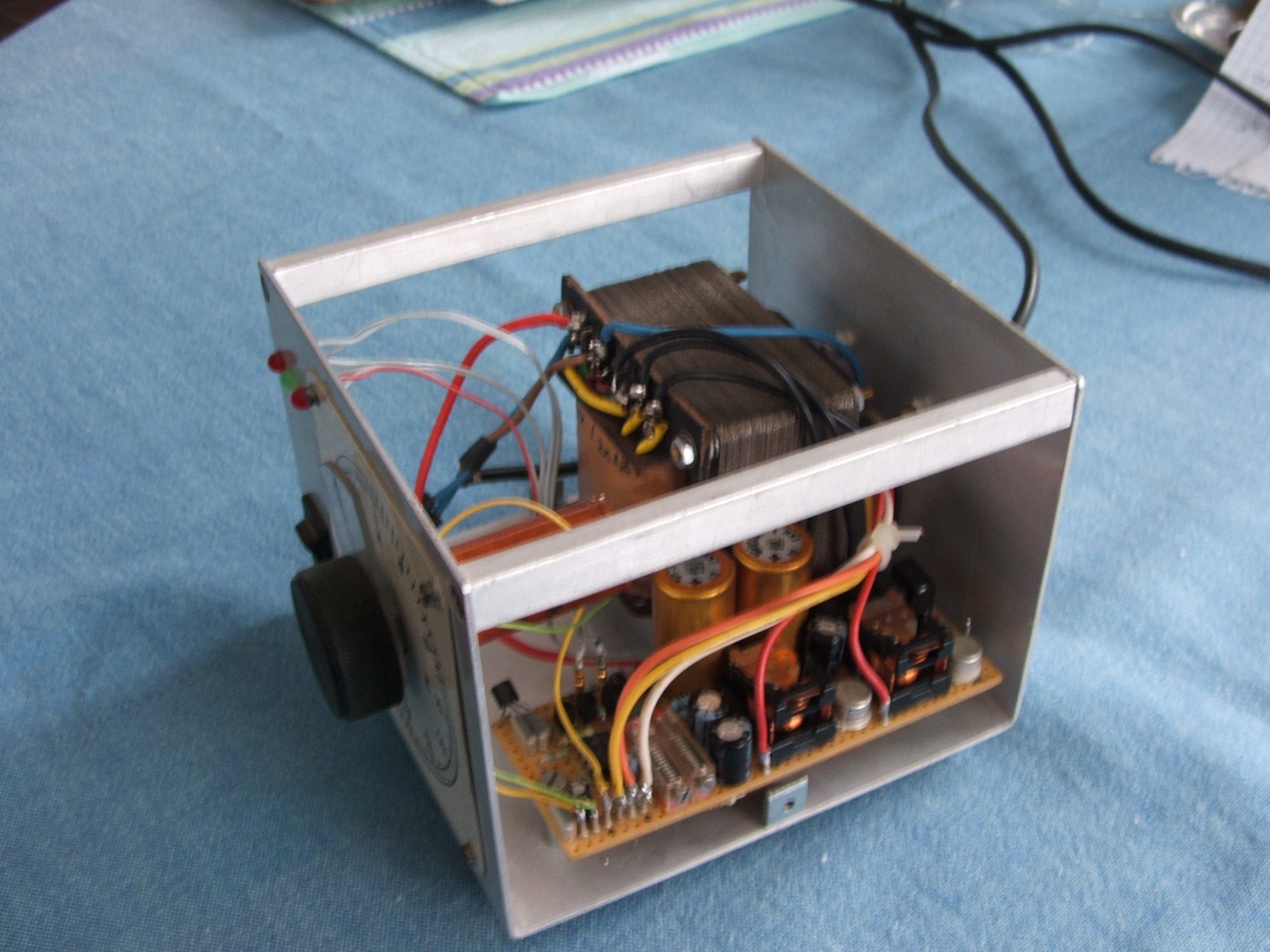

Az áramkörök univerzális nyomtatott áramköri panelre vannak beültetve. A két U alakú profilból álló doboz félkemény alulemezből készült. Belső elrendezése a második fotón látható. A konstrukció forgatásának vezérléséhez készült az elvi kapcsolási rajzon látható áramkör.
P4 potméter 10 fordulatos helipot.
A forgató szerkezet egy 12m magas árbócot forgat, melynek talppontja
nyeregtető alatt, a padlás födémszerkezetén van elhelyezve.
A forgató szerkezetet egy 220 V-os, segédfázis kondenzátorral ellátott motor hajtja. Az irányváltás a kondenzátor átkapcsolásával valósul meg. Az árbócon egy 3 elemes háromsávos BEAM és egy 2 elemes 144 MHz-es antenna kapott helyet.
A készülék előlapjára kivezetett tengely forgatógombbal és mutatóval rendelkezik, és 360 fokos skála felett forgatható el. Az X2 csatlakozóra kapcsolódik a forgató mechanikán elhelyezett hasonló tulajdonságokkal rendelkező második potméter. Ha a P4 elfordul, akkor a 741 erősítő bemeneti egyensúlya felborul, és az eltérés irányának megfelelően meghúz a K1 vagy K2 jelfogó. A jelfogó a forgatómotor számára 220V hálózati feszültséget ad. A motor elforgatja az antennát és a vele egy tengelyen található második potmétert.
A forgásirány úgy van megválasztva, hogy csökkenjen a feszültség a két potméter középkivezetése között. Amikor az egyensúly ismét beáll a relé elenged, és a forgás leáll. Kiegyensúlyozott, nyugalmi állapotban a vezérlő előlapján zöld LED világít. Amennyiben a mutató elforgatása megtörténik a kívánt irányba, a zöld LED kialszik, és a jobb vagy bal oldalán található piros LED fog világítani, a forgás irányának megfelelően.
Amennyiben 360 fokot meghaladó beállítás történik a vezérlőn, akkor forgatóban elhelyezett végkikapcsolók aktiválódnak. Ilyenkor az adott irányhoz tartozó piros LED folyamatosan világít, de a motor leáll a forgási tartomány végén.
Ilyenkor a zöld LED nem fog bekapcsolódni. Ekkor csak a helyes irányba indítható újra a forgás. A vezérlő a két kábellel van összekötve a forgató szerkezettel. Egy 4-eres árnyékolt kábel 3 vezetéke szolgál a potméter levezetésére, és egy 220V-os 4 eres hajlékony kábel viszi fel a motornak szükséges hálózati feszültséget.
HA5KJ -Jóska
