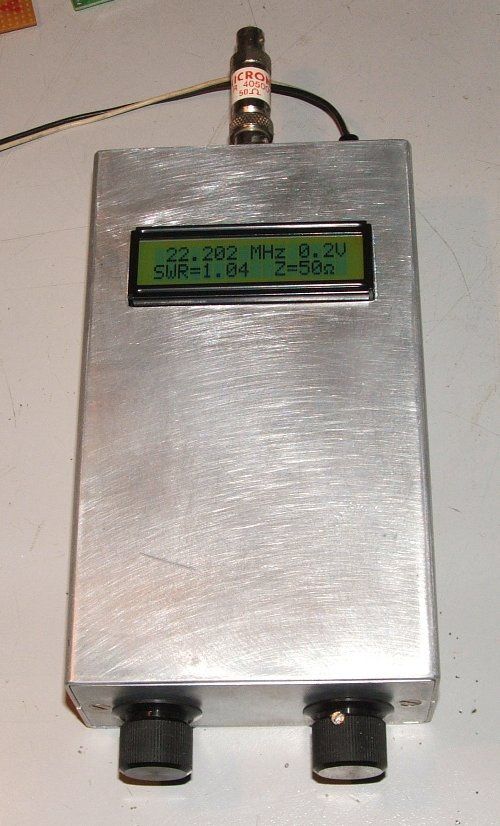

Az analizátor antenna vizsgálat céljára készült. Frekvenciatartománya 1-60 MHz.  A forgókondenzátorral hangolható oszcillátor, szélessávú erősítés után a mérőáramkörre adja kimeneti feszültségét. A  érőáramkörbe a BNC csatlakozón keresztül az antenna beiktatható.
A mérőáramkörben 50 Ohmos
referenciaellenállás található. Az ellenálláson eső nagyfrekvenciás feszültséget, és az antennakapcsokon eső feszültséget egyenirányítás után műveleti erősítők erősítik.
A felerősített feszültségeket egy PIC18f252 processzor feldolgozza. Kiszámítja az állóhullámarányt ohmos terhelést feltételezve.
A processzor méri az oszcillátor  frekvenciáját is. Az alkalmazott 2 soros LCD kijelző felső sorában a frekvencia, és a telep feszültsége, a második  sorban az kiszámított SWR értéke és az antennakapcsokon mérhető impedancia látható. A kijelzett impedancia csak rezisztív terhelésekhez van hitelesítve.



A műszer hordozható, tápellátása 4 db ceruza akkuról, vagy külső 12V tápegységről valósul meg. Áramfelvétele a telepről -háttérvilágítás nélkül 320 mA. Külső tápegység esetén csepptöltés gondoskodik a belső akkumulátorokról.

Az előlapi forgatógombok a hullámsávok átkapcsolását és a fogaskerékáttételes hangolást teszik lehetővé.
A bekapcsolás, a külső vagy belső tápáramforrás választása a hátlapon található kapcsolókkal végezhető. A hátlapon található a mérőáramkörhöz csatlakozó BNC csatlakozó.

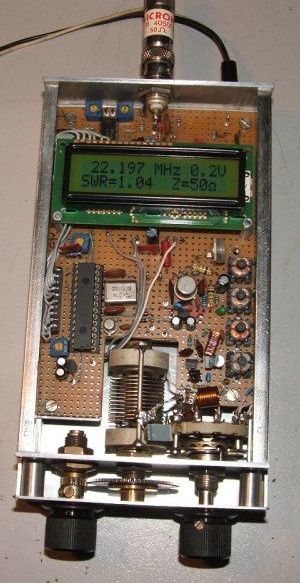

A 2 db U profilú fedél rögzítőcsavarjának eltávolításával az áramkörök illetve az akku tartó hozzáférhető.



Az akku tartó mellett foglal helyet a két tranzisztoros, záró típusú, kapcsolóüzemű feszültségátalakító, mely stabil 12V-al látja el az áramköröket. A Q6 tranzisztor blocking oszcillátorként működik. A kollektorköri tekercsben tárolt energia attól függ, meddig képes növekedni a kollektoráram. Mint ismeretes, a kollektoráram a tranzisztor áramerősítési tényezőjének és a bázisáramnak a szorzata. A bázisáramot Q7 szabályozza. Amikor a kollektoráram növekedése megszűnik, megszűnik a bázisköri visszacsatoló tekercsben ébredő feszültség, a bázisáram ezért ugrásszerűen csökken, és Q6 lezár. A tekercs mágneskörében eltárolódott energia 12 V-os tekercselésen levehető. Mivel a szekunder feszültség változása a Zeneren és Q7-en keresztül szabályozza Q6 bázisáramát, a kimeneti feszültség változó terhelések esetén is stabilizálódik.

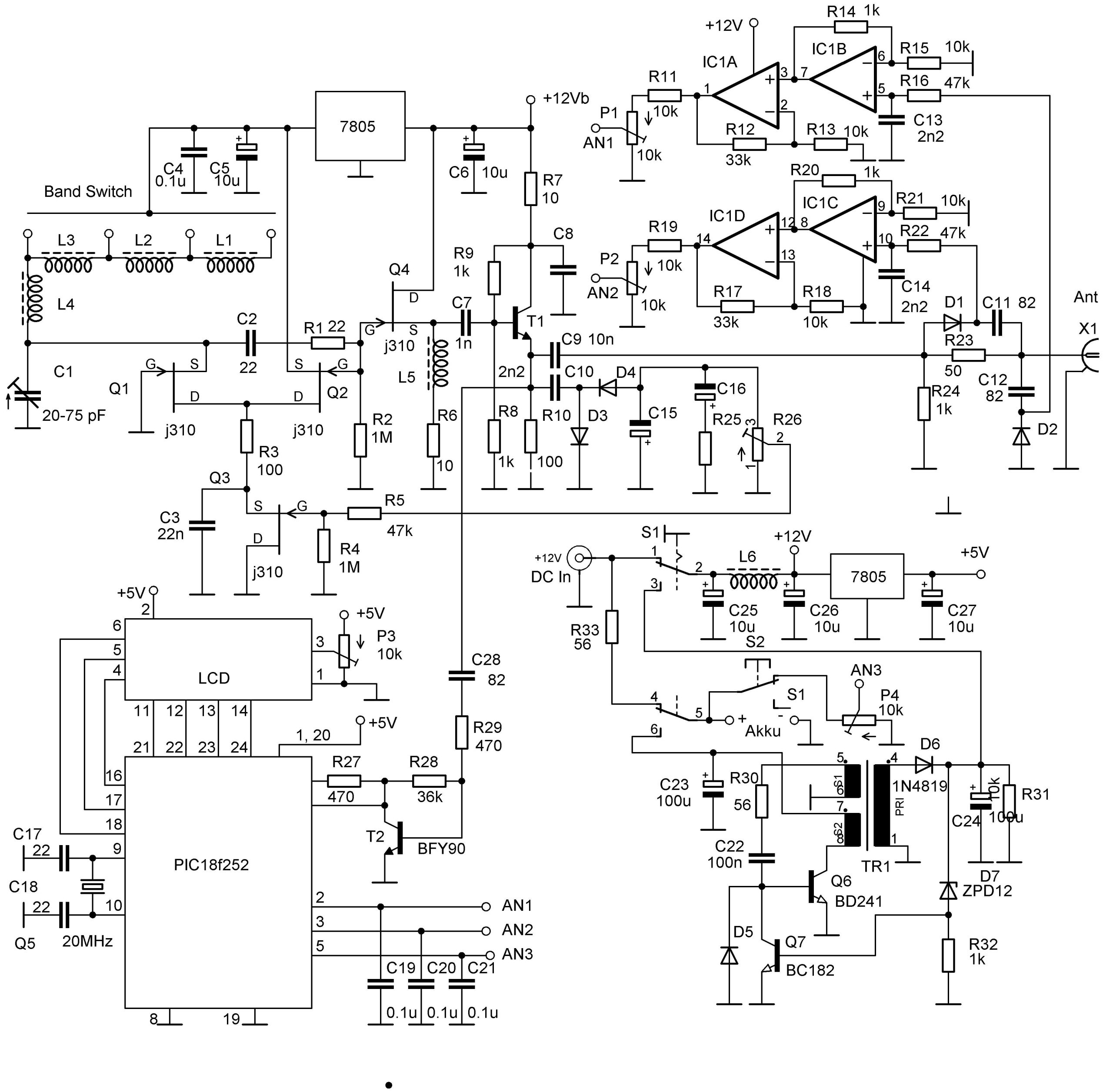

A kapcsolási rajz az ábrán látható:

A hangolható oszcillátor Q1 és Q2 FET-ekkel valósul meg. A hangolás során a rezgési amplitúdó stabilitásáról a hasonló típusú Q3 FET gondoskodik. A drain köri tekercsek induktivitása úgy van megválasztva, hogy átfogja az 1-60 MHz tartományt, és a hullámsávok között biztonsági átfedés is legyen.
Az oszcillátor jele kétfokozatú leválasztófokozattal van elválasztva, és ez biztosítja a
méréshez szükséges teljesítmény előállítását is. Az erősített jel egyenirányítása után
negatív szabályozó feszültség keletkezik az R26-al jelölt 500 kOhm-os beállító
trimmerpotencióméteren. Az ezen beállított negatív feszültség arányos az elválasztófokozatok kimeneti feszültségével, és vezérli Q3 áramát, és így az oszcillációs
amplitúdót. A kimeneti feszültség ezért a működési tartományon belül konstans. A
mérőáramkör egyenirányított feszültségeinek erősítésére szolgál a 4 műveleti erősítőt
tartalmazó áramkör. A kimenő DC feszültség a beállító trimmerpotencióméterekkel
illeszthető a PIK analóg bemeneteinek üzemi feszültségtartományához.
A masszív mechanika megfelelő stabilitást, és védelmet biztosít az egyébként
univerzális nyomtatott panelre elhelyezett áramköröknek.

2007 november HA5KJ -Jóska
