9 band CW QRP adóvevő

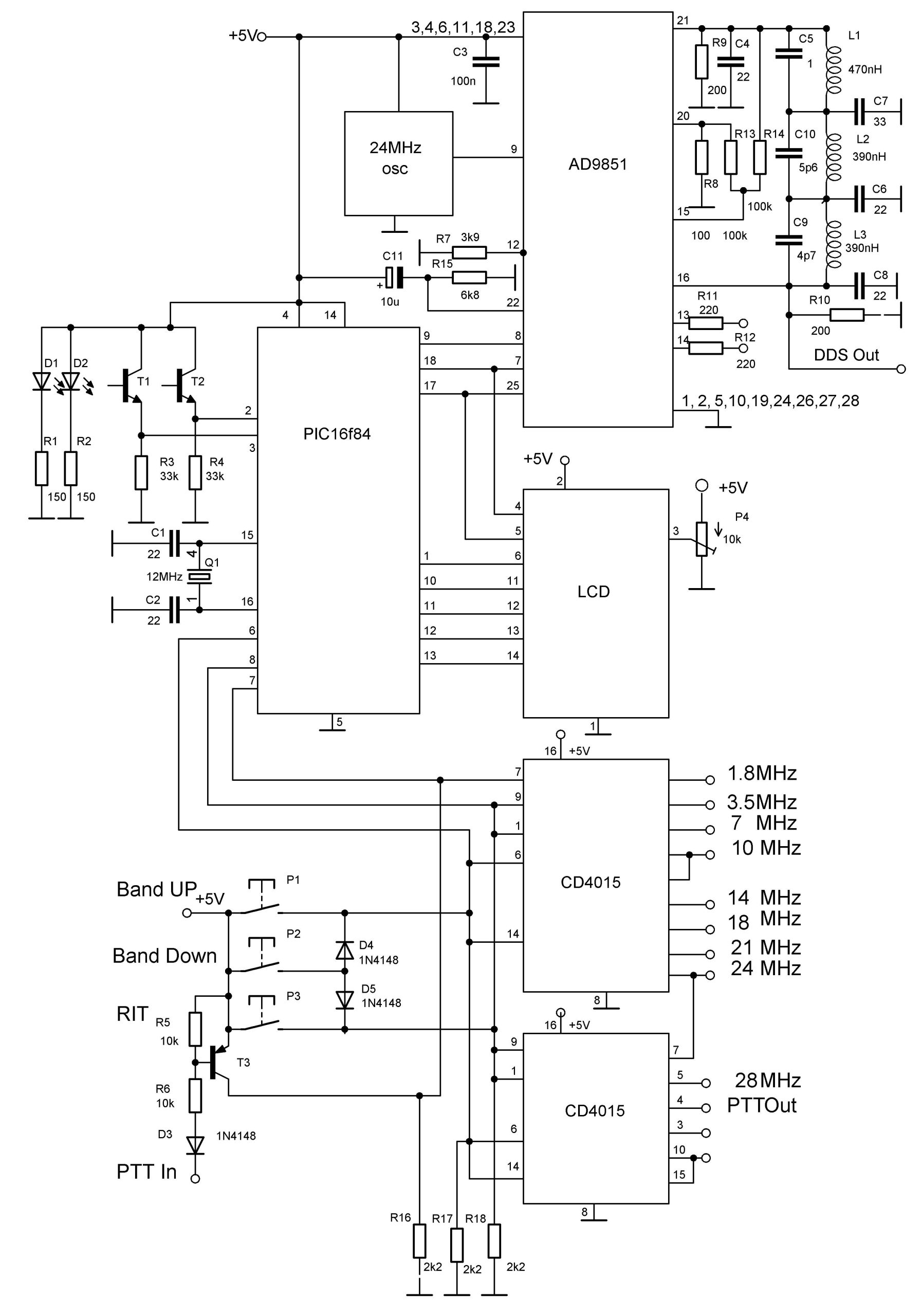

HA9MCQ kitűnő 3 sávos távíró adóvevőt konstruált, és a dokumentációja megtekinthető a weboldalán. A készülék könnyen utánépíthető. HA7CR-rel közös munkával elkészült egy másolat, némi fejlesztéssel. Az eredeti kapcsolásban alkalmazott AD9834 dds IC nem állt rendelkezésre, ezért a szoftvert, és a dds VFO panelt módosítani kellett AD9851-re. A konstrukció beváltotta a hozzá fűzött reményeket. Az átdolgozott változatban alkalmazott dds áramkör magasabb órajellel működik, ezért lehetőség kínálkozott a TCVR hullámsávjainak bővítésére. A 9 sáv váltására kínos megoldás született: az alkalmazott pic16f648 portbitjeinek száma nem elegendő a 9 sáv választására, és az egyéb funkciók, hangolás, PTT, LCD vezérlés ellátására. Ezért két db 2×4 bites shift regisztert tölt fel a pik, és ezek segítségével valósul meg a sávváltás. A kapcsolási rajz a dokumentum utolsó ábráján látható.

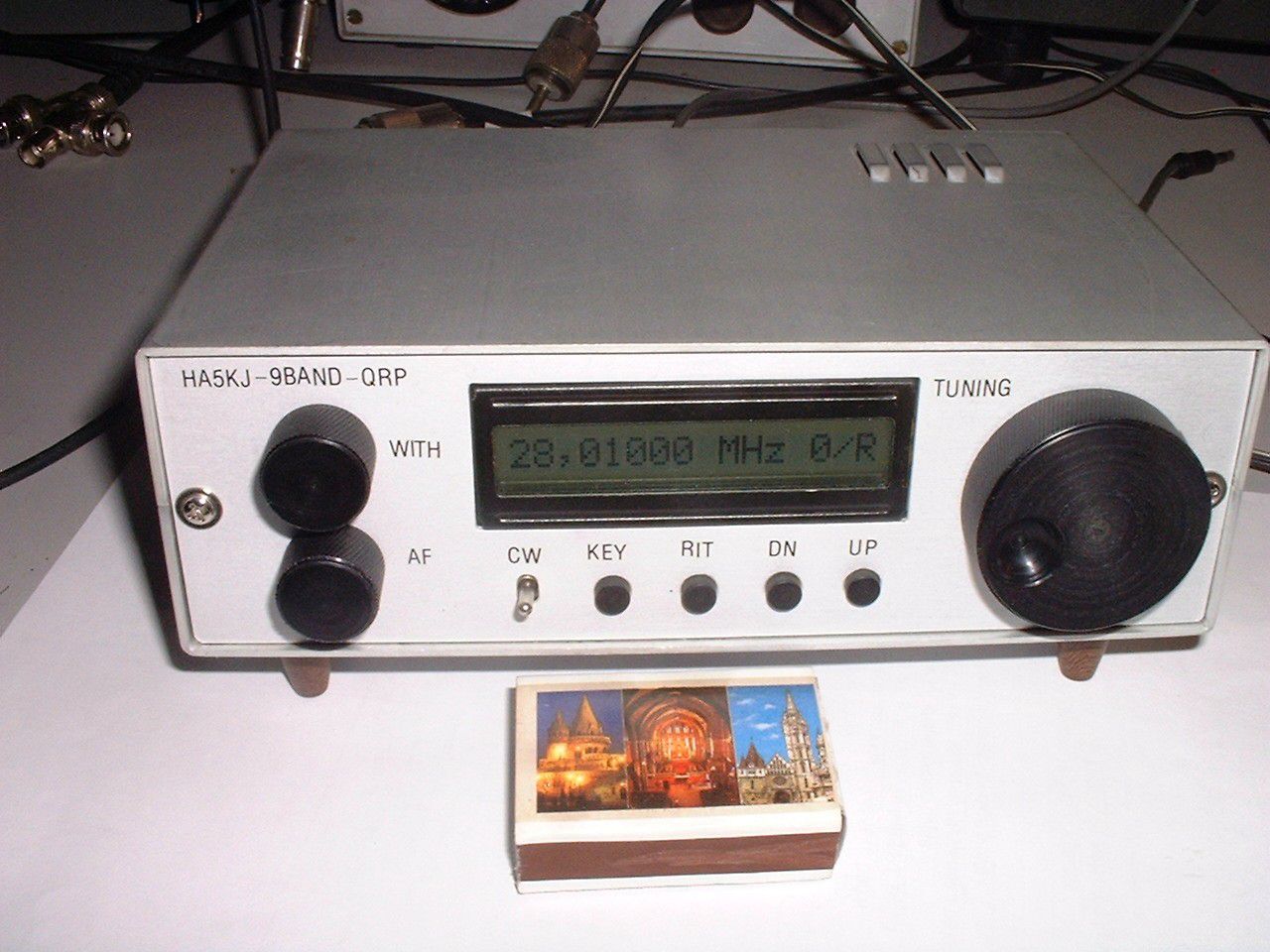

Az elkészült 9 sávos változat a fotókon látható. Az előlapi kezelőszervek a következők:
sávszélesség szabályzás, hangerő szabályzás, hangfrekvenciás távirószűrő ki-be kapcsoló, beépített elkey vezérlő nyomógomja, RIT
aktiválás nyomógombja, sávváltás fel és
le nyomógombja, valamint a hangolásra szolgáló egérmechanikát forgató gomb.

Mint látható, az eredeti, HA9MCQ által kidolgozott, menüvezérelt ( menüorientált )kezelés  megváltozott. Ezért bekapcsolás után a készülék azonnal üzemi állapotba kerül, alapértelmezésben a 30m-es sávban.
Így viszonylag kevés gombnyomással elérhető a 28 és az 1.8 MHz-es sáv. Az enyhe háttérvilágítással rendelkező egysoros LCD kijelző mindig a frekvenciát jelzi ki.
A kimenőteljesítmény nincs indikálva, csak az adás tényét jelzi egy piros LED. HA9MCQ újabb fejlesztése egy telefontechnikában alkalmazott, a hangfrekvencia frekvenciájának kijelzésére irányuló áramkörre irányult. Ezzel a távíró jel hangmagassága vizuálisan  megfigyelhető. Mivel ez megkönnyíti az állomásra állást, utólag a 9 sávos változatba is be lett építve, és az előlapon zöld LED villog a távírójelek ütemében.

A készülék minden sávon 1W adóteljesítményt produkál. Ez elegendőnek bizonyult tengerentúli összeköttetésekhez egy 3 elemes yagival.

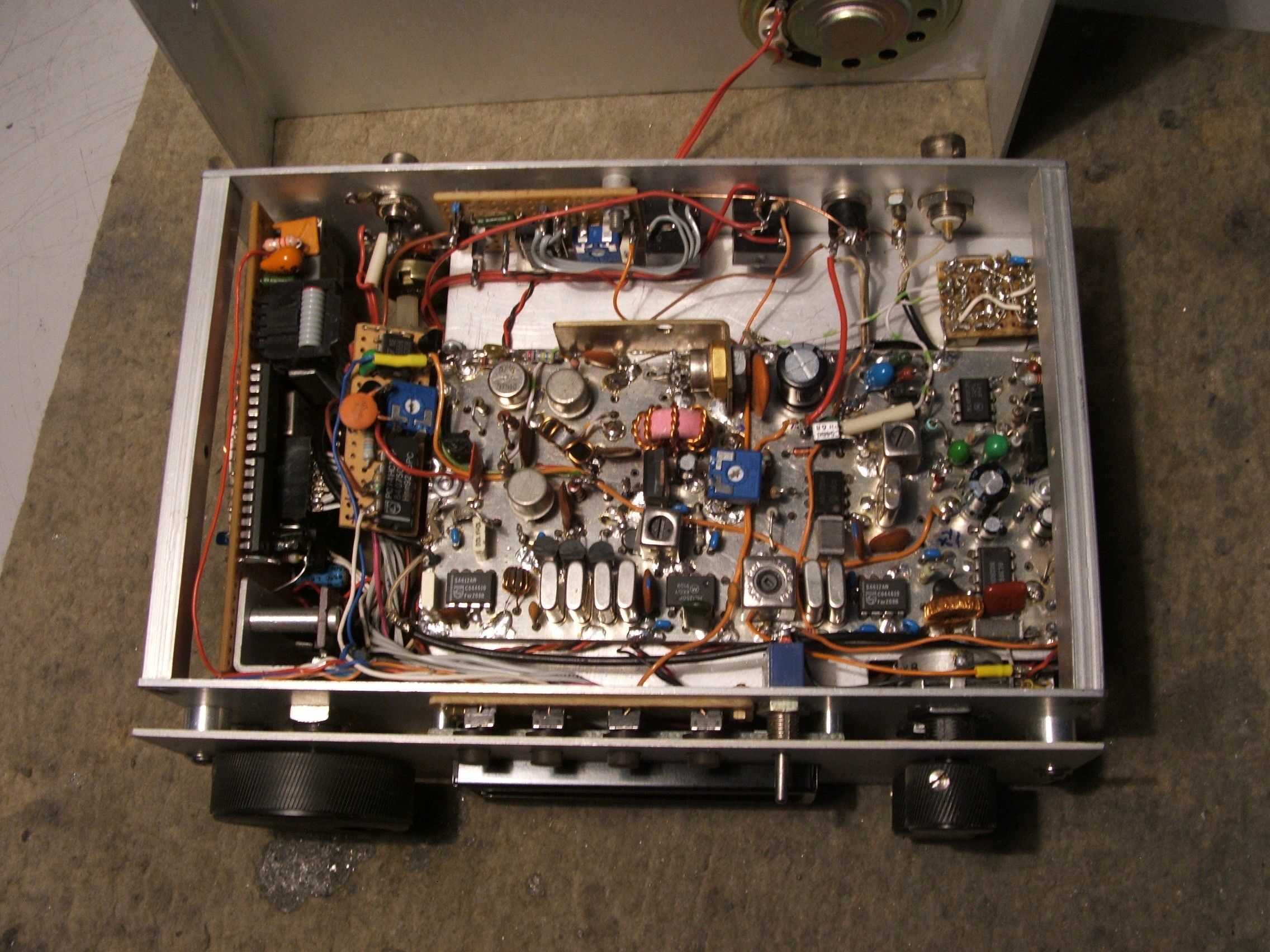

A készülék felülnézete a fotón látható. Bal oldalon a dds áramkörök, a VFO látható. A TRX alap panel megegyezik az eredeti konstrukció nyákjával, de a szelektivitás javítására további 2 kvarcos, hídkapcsolású szűrő lett beiktatva a MC1350 kimenete után.

A 3 db vendégnyák a vox áramkört,
a 8 lábú pikkel megvalósított
közismert elkey-t és fázistolós
önhang generátort tartalmazza. Az
önhang generátor kimenete a
hangerő potméterre kapcsolódik. A 9 sávos üzemhez szükséges
tekercskészlethez saját panel
készült. Mivel az adó kimeneti
szűrőinek váltására kétmorzés
jelfogók lettek beépítve,  sávonként csak egy relé vált  szükségessé. Az adásnál és vételnél közösen használt sávszűrők váltása az eredeti  elképzelés szerinti diódás átkapcsolással működik.

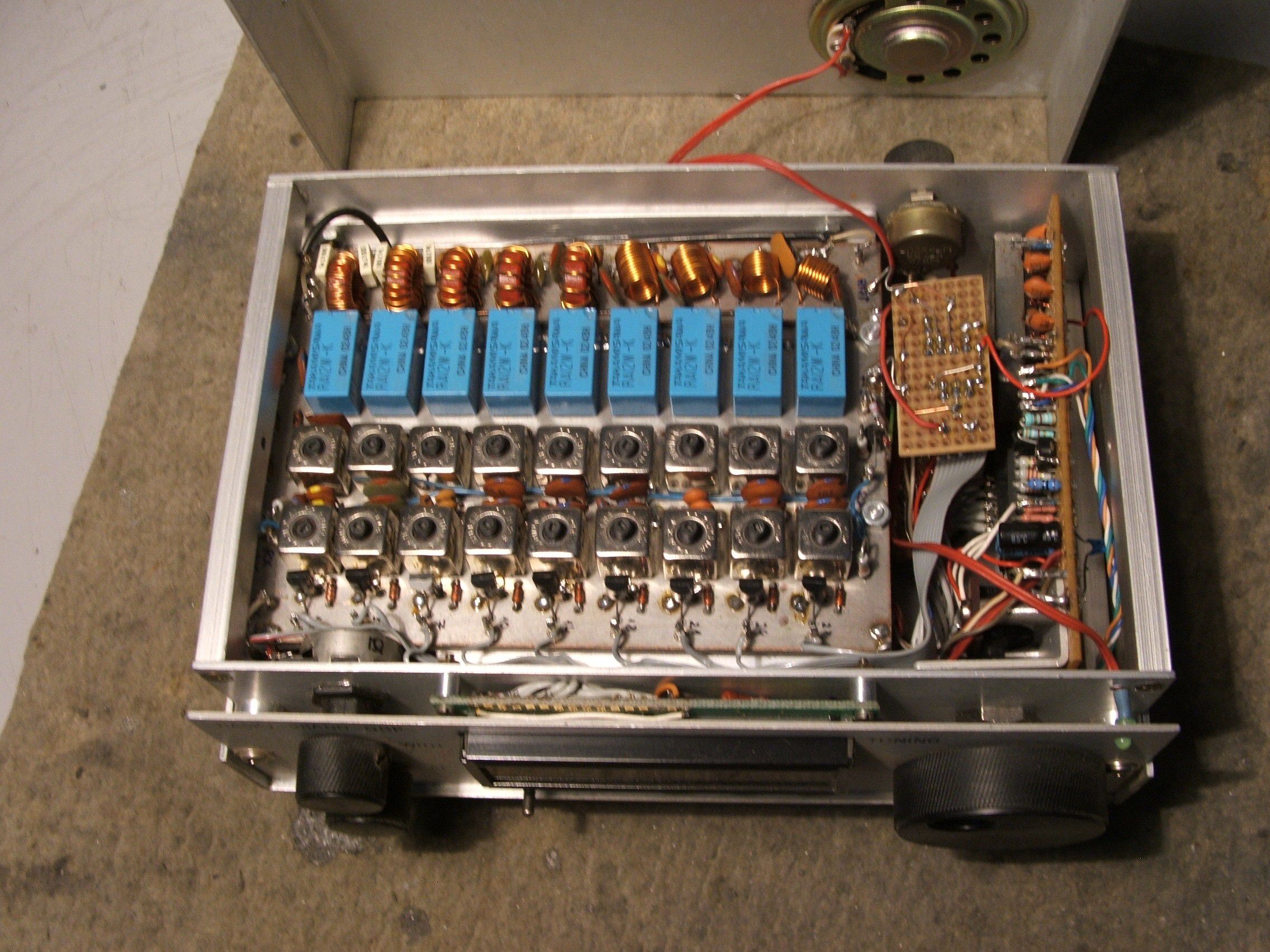

Az alulnézeti fotó a tekercskészletet ábrázolja. A felső sávokon az adó kimeneti szűrőinek induktivitásai légmagosak, a szűrő csak egy pi
tagot tartalmaz. A sávszűrők az egyes amatőrsávok szélességének megfelelő áteresztő tartománnyal rendelkeznek. A sávszélességek beállítása a két rezgőkör csatolásának beállításával történik. A  csatolókondenzátorok helyett itt „kukactrimmerek” lettek beépítve. Egy 0.8 mm vastag 1 cm hosszú nyákba ültetett huzaldarabra feltekert 0.2 mm-es zománchuzal alkotja a trimmer kondenzátor fegyverzetét.
A kezdetben teletekert csonkról fokozatosan lecsípett menetek hatását voblerrel figyelve, a kívánt sávszélesség minden sávon beállítható optimumra. A keskenyebb tartományú amatőrsávokon az áteresztő tartományban kritikuson aluli a csatolás mértéke, de a szintcsökkenés a sávszélesség csökkentése érdekében sem lett megengedett.
A mechanika 1.5 mm-es félkemény alulemezből készült. A dekopírfűrésszel
kivágott előlapokat és a hátlapot 6 db 6×10 mm-es távtartó tartja össze. A felcsiszolt felületek trisó oldatban történő főzéssel kaptak esztétikus kinézetet.
Az előlapi potméterek gombjainak leszerelése, és két csavar eltávolítása után az előlap leemelhető, a feliratok elkészítése, majd akrilán védőlakkal történő kezelése céljából.

2010 február HA5KJ
