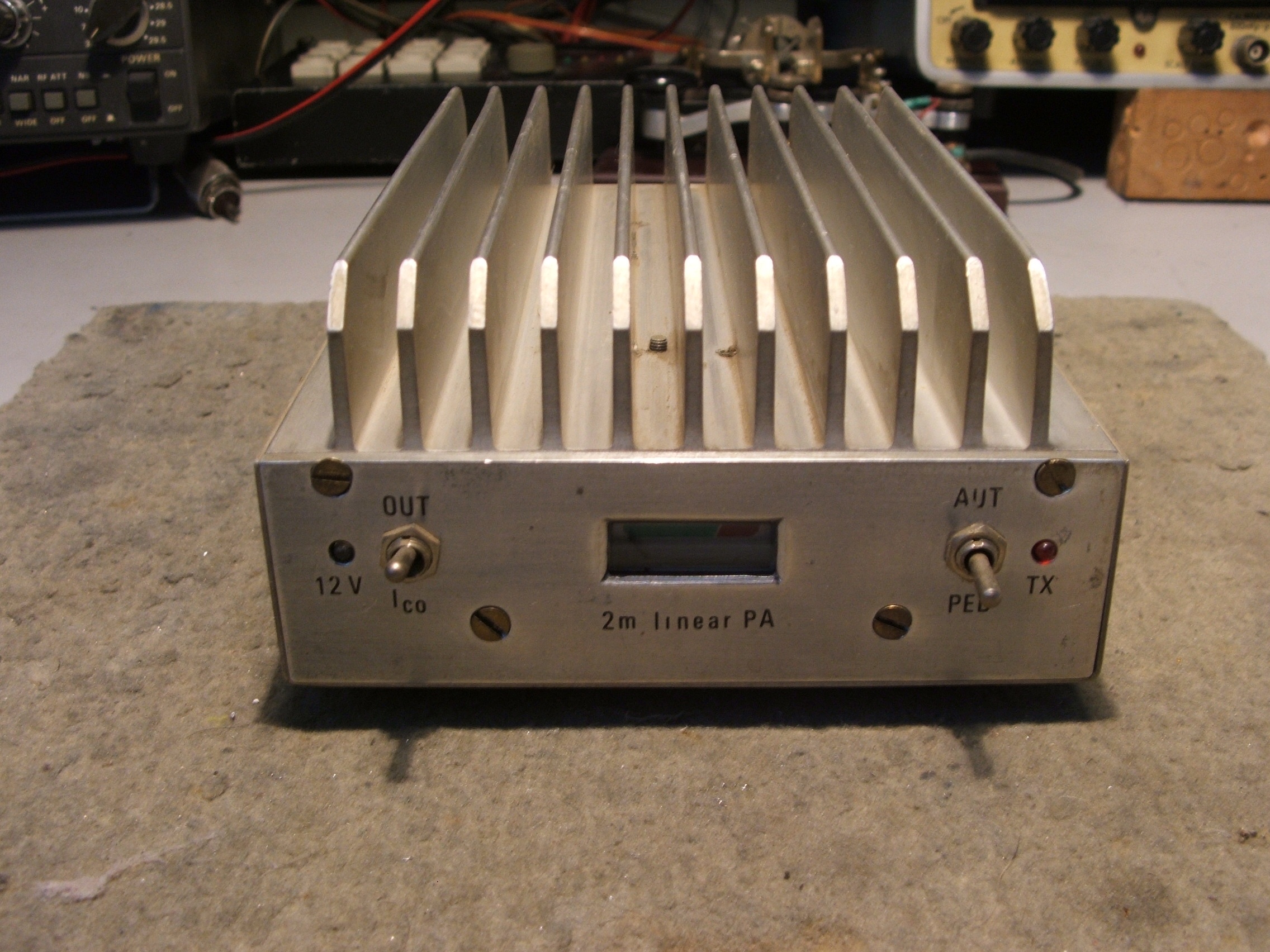

A 28/144 MHz-es konverterhez indokoltnak látszott egy SSB és CW üzemmódra alkalmas lineáris végerősítő elkészítése. A két fokozatú erősítő a KT909A és a KT930b tranzisztorok köré épült. Az erősítő 12-14V közötti tápfeszültséggel működik. Az előlapi kezelőszervek a műszer kapcsoló, mely a végtranzisztor nyugalmi kollektoráramát, vagy az 50 Ohmos terhelésre leadott feszültséget indikálja. Mellette a tápfeszültség meglétét jelző zöld LED látható. A végfok jobb oldali kapcsolója az automatikus adásra kapcsolás vagy PTT illetve pedál használatát választja ki.

A kapcsoló mellett piros LED jelzi a
végfok aktív állapotát. A hátlapon
bemeneti és kimeneti BNC
csatlakozók, tápcsatlakozó illetve
RCA csatlakozó található a PTT
számára. A végfok áramfelvétele a
lineáris tartomány maximális kivezérlése esetén folyamatos vivő
sugárzás esetén 6A. A tranzisztorok
munkapontját külön áramkörök
stabilizálják. A nyugalmi áram, és a
linearitás mindkét tranzisztorra külön beállítható az e célra szolgáló trimmer potencióméterekkel.

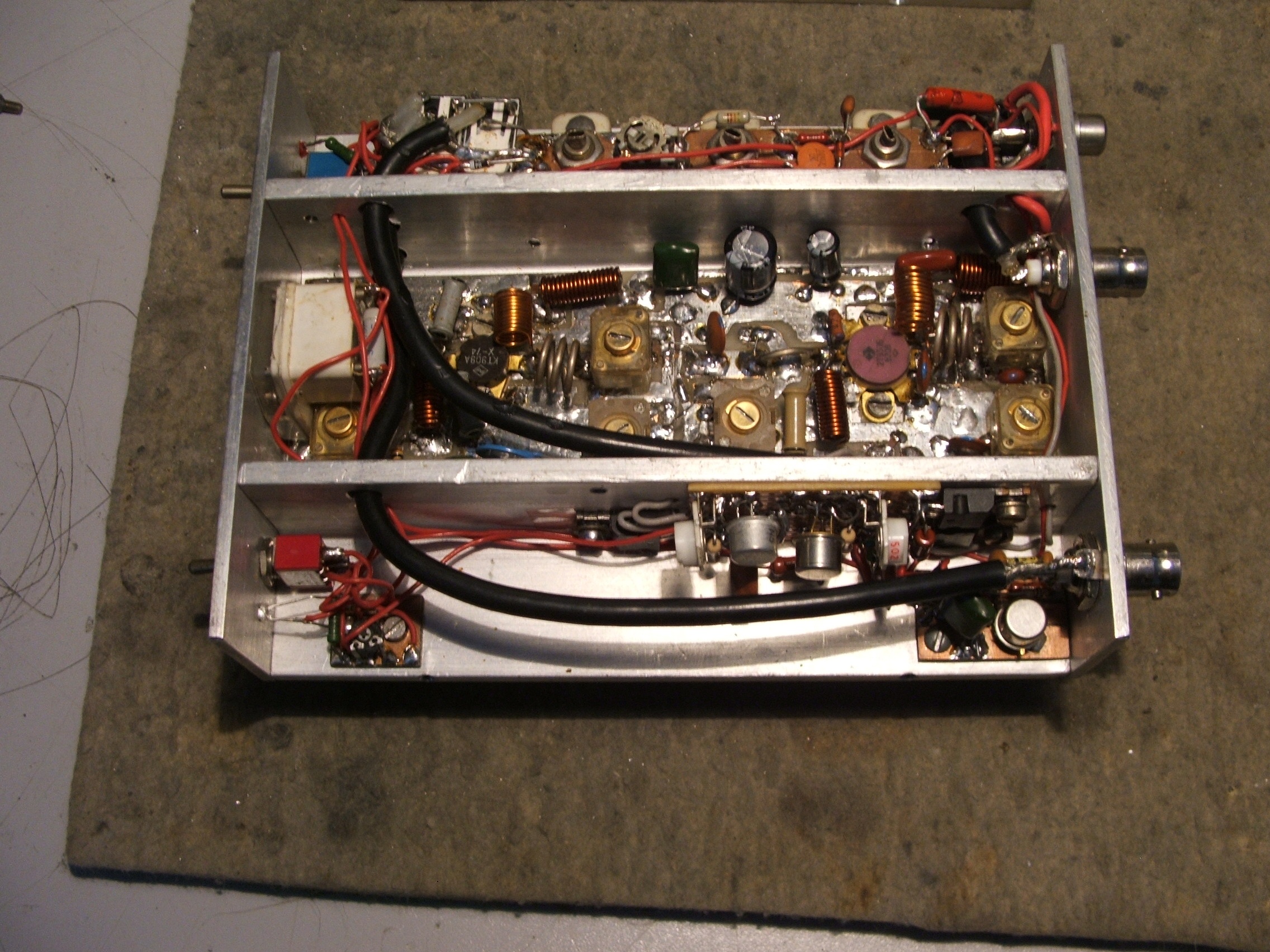

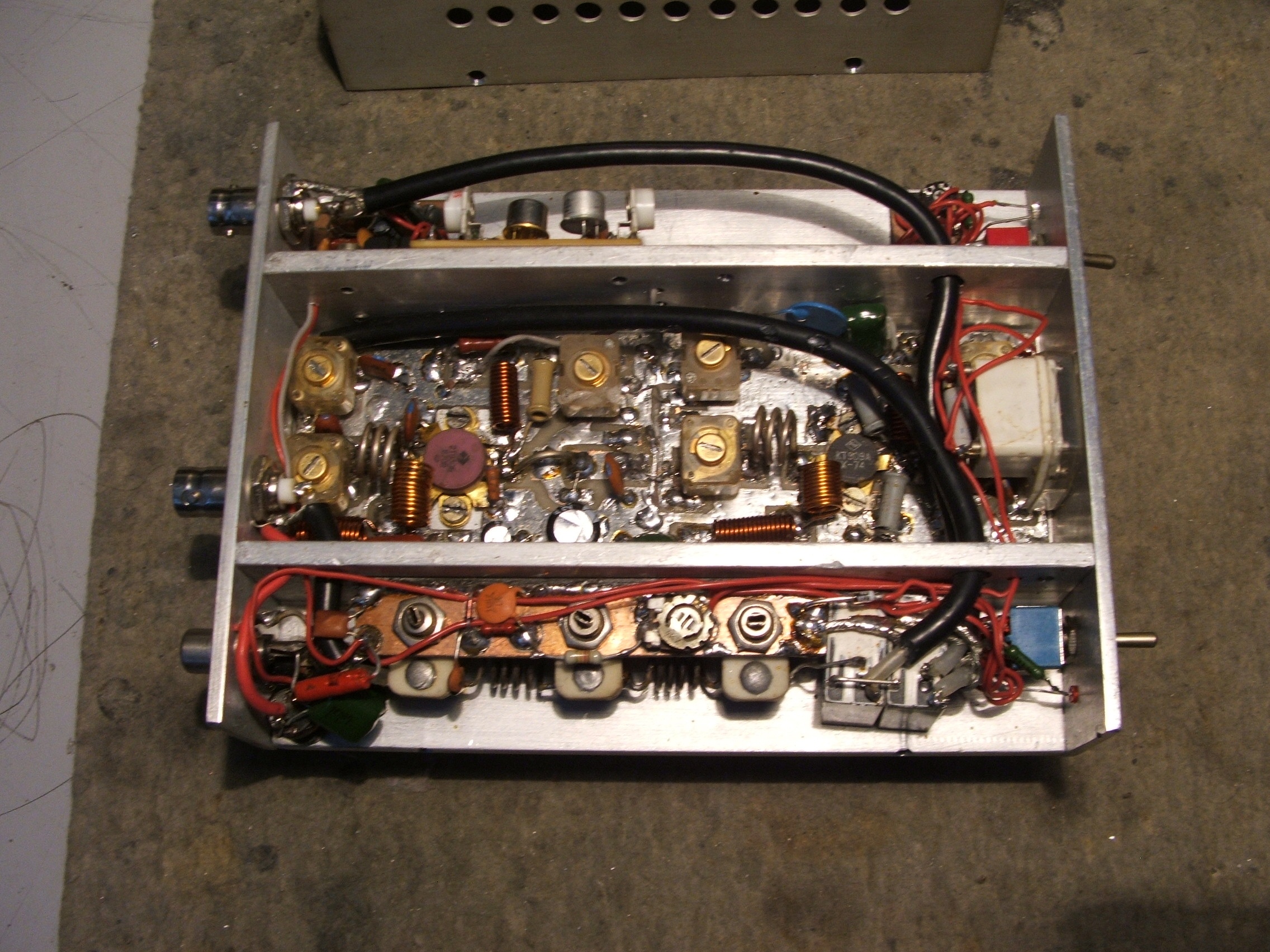

A VOX érzékenység és a kimeneti szint mérés hasonló módon kalibrálható. Az erősítő a hűtőborda középső szekciójában foglal helyet, amint a fényképen látható. A borda egyik szélső
szekciója az adásvétel kapcsolót és a kimeneti kétkörös szűrőt tartalmazza. A másik szélső szekció a két nyugalmi áram beállításra  szolgáló áramkört, és a VOX áramkört tartalmazza. A végfok kezdeti beállítása kis meghajtó teljesítmény mellet, és minimálisra állított nyugalmi áramok mellet történik. A bemeneti
trimmerekkel először az első tranzisztor kollektoráramának növelésére kell törekedni. Ha a kollektoráramokban észrevehető növekedés állított be, akkor az egyébként 50 Ohmmal lezárt kimeneti feszültség maximumára kell állni a kollektorköri trimmerek, illetve a kimeneti szűrők hangolásával. A procedúra ciklikusan ismétlődik a maximális kimenőteljesítmény eléréséig.
Az így beállított erősítőre most kéthang generátorral előállított SSB jelet kell adni, fokozatosan növelve a teljesítményt. Az alacsony nyugalmi áramok miatt oszcilloszkópon jelentős keresztezési torzítás figyelhető meg, és észlelni lehet a két tranzisztor nyitási karakterisztikájának alsó görbületét, külön külön.

A nyugalmi áram
stabilizátor áramkörök
beállító potmétereivel úgy
kell szabályozni a nyugalmi áramokat, hogy
mindkét tranzisztor
keresztezési torzulása
éppen eltűnjék. A jelenség
alacsonyabb meghajtás
esetén jobban észlelhető.
A burkoló csúcsainak
legömbölyödése jelzi a
meghajtás maximumát.
Erre az értékre célszerű
kalibrálni az indikátort, a beállító potméter segítségével. Így az erősítő meghajtása  könnyen beállítható úgy, hogy a működés lineáris tartományon belül maradjon.

A munkaponti stabilizátorok kimeneti feszültségét célszerű ellenőrizni. A beállított feszültség nem változhat meg a kivezérlés teljes tartományában, de melegedés közben
kissé csökkennie kell, miközben az adótranzisztorok nyugalmi árama állandó marad.

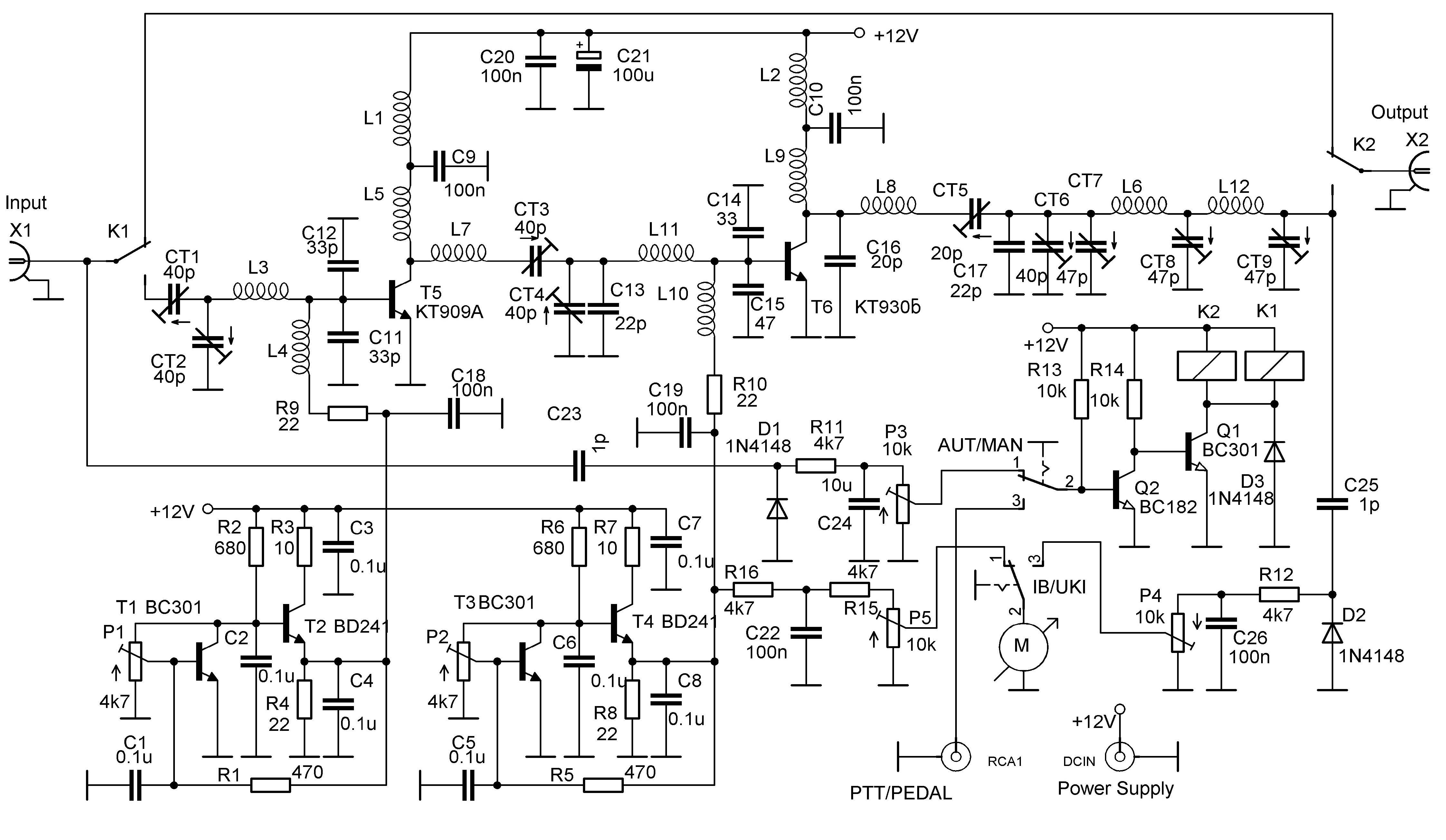

Az elvi kapcsolási rajz az ábrán látható. A tekercsek az alábbi mechanikai paraméterekkel rendelkeznek: Minden tekercs légmagos. L3 tekercs 1mm-es ezüstözött huzal 1 menet, 8mm-es fúrószárra tekerve. L4 bázisköri fojtó, 0.6mm-es zománchuzal, 4mm-es fúrószárra tekerve 13 menet. L5 kollektorköri fojtó 0.6mm-es zománchuzal, 6mm átmérőjű fúrószárra tekerve, 12 menet. L1 fojtó 4mm-es átmérőre tekert 16 menet, 0.6 mm-es huzal. L7 tekercs 1mm-es ezüsthuzal, 3 menet 8mm átmérőre tekerve. Hossza kb. 8 mm. Az L11 tekercs 1mm-es ezüsthuzal, fél menet, 5 mm rádiusszal. T6 tranzisztor bázisköri fojtótekercse, az L10 fojtó 0.5 mm-es zománchuzal, 4 mm átmérőre tekercselt 15 menetből áll. Az L9 fojtó 6 mm átmérőn 12 menet, 0.6 mm-es zománchuzal. L2 fojtó 14 menet, 0.8mm huzal, 14 menet 5 mm átmérőre tekerve. L8 tekercs 3 menetes, 1.5 mm-es ezüsthuzalból, 10mm átmérőn. Tekercselési hossza kb. 8mm.
A kimeneti sávszűrő két tekercse 1mm-es ezüsthuzal, 8mm átmérőn 5 menet. A
tekercsek CT7, CT8 és CT8 beállító kondenzátorok kivezetéseire vannak ráforrasztva.
Tekercselési hosszuk 10 mm.
A bedobozolás hatására enyhe félrehangolódás figyelhető meg. Az erősítő alsó
borítólemezének felszerelése után a rajta található 6 mm-es furatokon keresztül az
elhangolódás megszüntethető.
